Support imprimé en 3D pour connecteur lightning - Media IN

[lollol]

Bonjour,

Je suis entrain de faire un support - destiné a être imprimé en 3D - pour tenir le gros connecteur lightning Media-In que VW fournissait avant de passer a l'USB...

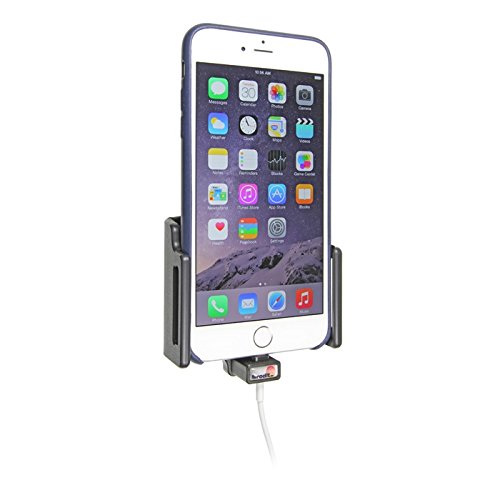

Le but est de la visser sur un support Brodit de ce type, et ainsi d'avoir son telephone connecté quand on le glisse dans le support...



Il viendra remplacer le petit cube de plastique noir derriere lequel il y écrit Brodit (il se dévisse tout bêtement).

Voilà a quoi çà ressemble..



J'ai lancé une impression 3D pour un premier test... Les dimensions étant mesurées au pied a coulisse, il faudra surement ajuster quelques trucs.

Le principe c'est de glisser la fiche lightning par le bas, et ensuite une languette viendra l'empêche de redescendre.



C'est la premier fois que je me lance dans la conception de trucs en 3D, et dans l'impression (via 3D Hubs), donc si vous y connaissez plus que moi vos conseils sont les bienvenus. Le fichier STL est a votre disposition évidemment!

[gladatorius]

Brodit vend des supports alimenté, y a pas pour le tiens ? ou c'est juste que tu veut le faire toi même ?

Edit: sorry j'avais mal lu, désolé

[lollol]

Le problème c'est que je veux non seulement alimenter le telephone mais aussi avoir le Media-In... pour avoir la musique...

Donc il faut utiliser le cable Volkswagen !

J'ai le support Brodit déjà, je veux juste lui ajouter une piece pour y clipper le cable Volkswagen en fait

[gladatorius]

oui j'ai relu après et édité mon post

[lollol]

j'avoue que c'est aussi un peu pour tester l'impression 3D, depuis le temps que je vois des trucs la dessus!

[gladatorius]

demande à Brodit si il pense le faire

[lollol]

Pour le moment l'installation donne çà

[lollol]

Et voila...




Petit soucis, le cable a cessé de fonctionner hier... Ce n'est pas du au montage, il s'est mis a deconner severe depuis quelques semaines, et la il est mort

[Benn]

Bon boulot ! En comparant les deux dernières photos, je trouve que t'obtiens quelques chose de plus solide et plus sûre.

Niveau dimensions, ça donne quoi ?

[lollol]

Le petit support fait 55 x 20 x 20 mm, et la languette dépasse de 10 mm environ dessous (30 mm de hauteur en tout donc)

[Kyle]

Ton ergot inférieur est-il sollicité en flexion ou sert-il juste pour un calage ?


Parce que pour un autre besoin, je m'était intéressé à faire une pièce en 3D avec un patte présentant un dispositif de verrouillage mais en la passant en calcul, elle ne tenait pas les contraintes mécaniques.

[lollol]

Salut,


elle se plie laisse passer la prise et revient en place. Le matériau c'est de l'ABS, et la languette fait 1 mm d'épaisseur (10 couches imprimées, elles sont verticales).

Je jouerait pas avec toute la journée, mais a priori une fois en place elle bougera plus beaucoup...



Sinon d'autres problèmes de conception sont apparus :

- le support est fixé par vis, or la piece est remplie a 25% seulement, du coup les vis ne tiennent pas. Il faudra que je la fasse re imprimer a 100%. Vu le poids et la faible sollicitation, çà tient très bien avec du double face en fait, mais je tiens a mes vis pour la version finale!

- Ce remplissage pose un problème de solidité en plus, les couches étant déposées dans le sens vertical lorsque le support est en place, la piece s'est cassée en 2 (elle est sollicitée lors de l'introduction de la prise). A 100% de remplissage, je pense que ce décollement ne se produira plus. Par ailleurs j'ai élargi les bords pour rendre la piece plus solide.

- J'avais dessiné l'encoche de la prise pile aux dimensions de la prise (8.1 x 42.6 mm). Or pour que le trou ai un ajustement serré, il faut mettre 0.1 mm de plus (8.2 x 42.7). La lime m'a aidée sur de coup.

- Le support n'arrive pas a descendre "assez bas" pour que le telephone soit au plus bas dans le support. Je vais donc rajouter une petite partie pour pouvoir descendre un peu plus ma piece apr rapport au support.

- J'avais mis des jolis chanfrein de 0.5 mm pour faire comme sur la prise VW, mais ca ne sert a rien, la machine n'a pas une assez bonne resolution pour les reproduire.

Voila la V2 :

[Kyle]

Pour mon info, si tu n'as pas d'imprimante 3D, quel est le coût unitaire d'une pièce ?

[lollol]

J'ai payé 11€ et je suis allé la chercher.

Mais du coup ça m'a donné envie d'en avoir une...

[Kyle]

Ca coûte une blinde quand même. Toutefois, il me semble qu'un de mes collègues a un bon plan d'une start-up dans le Nord avec un tarif très compétitif sur des imprimantes 3D de leur fabrication (dans les 300€ la machine, de mémoire). Il faudrait que je me renseigne.

[lollol]

La piece est faite avec une machine qui coute dans les 600€, a monter soi même en une 20aine d'heure (Velleman V8400).

Un truc important a prendre en compte c'est la fiabilité de la machine. Comme une impression dure plusieurs heures, il faut pouvoir la laisser bosser seule en toute confiance et revenir pour découvrir une piece parfaitement exécutée. Pour le coup je crois que les machines a bas prix n'offrent pas cette tranquillité d'esprit.

Une bien en kit semble être la Kossel (mouvement tripode et non cartésien). Mais ca chiffre vite et on arrive a 1000€.

A en prendre une je préférerai prendre une plus haut de gamme Plug&Play, quitte a en acheter une d'occasion. En neuf ca coute entre 1200 et 2000€ (Lulzbot Mini, Ultimaker 2 Go, Zortrax M200 sans parler des Makerbot (pionierres mais dépassées maintenant)). Un truc que je trouve bien sur certaines de ces machines c'est le capot integral : une fois fermé, personne peut y toucher, pas de poussière etc.

[matt456]

Messieurs bonjour,

A vos imprimante :
http://www.shapeways.com/product/K4PVNJ ... 463df59384

[lollol]

il vend çà 109€?!!

[matt456]

Voilà pourquoi jai précisé à vos imprimantes ;-)

https://youtu.be/gr0EQbbKSfQ

[lollol]

ok mais il faudrait récupérer son fichier STL
