Pour ceux qui en ont besoins voici la procédure mise à jour :
Références identifiées : ( bien souvent c’est le papier collé qu’il faut prendre en compte)
ATTENTION TOUJOURS CONFIRMER LA COULEUR AVEC VOTRE VENDEUR .
Bleu 5 portes : 5G4853370 C et 5G4853369 C (existe aussi en K)
Rouges 5 portes : 5G4853371 C et 5G4853372 C
Blanc 5 portes : 5G4853369 A et 5G4853370 A (existe aussi en J)
Blanc 3 portes : 5G3853369 A et 5G3853370A
Rouge 3 portes GTI : 5G3853369 et 5G3853370 (pas de lettre)
Bleu 3 portes : 5G3853371 B et 5G3853372 B
Lien utile :
Faisceau tout prêt KUFATEC :
https://www.kufatec.com/en/volkswagen/v ... lf-7-39983
références prise male : 1K0972709 ( si non présente sur votre câble plat)
Référence prise femelle : 1J0973332 (si vous fabriquez votre propre faisceau)
Prévoir :
• 2 cosses femelle 0,5mm² à sertir - 000 979 034 E - pour le point de couplage
• 2 cosses mâle 0,5mm² à sertir - 000 979 035 E- pour le point de couplage
Une pince à sertir pour cosses contact FAST-ON ou non isolées
Du fils 0,5mm2 (20 AWG ) fil souple ne pas prendre du fil rigide qui est un risque de complication à cause des vibrations.
Une perceuse avec des forets à métaux des rivets (8) et une pince a rivet.
Du sctoch tissus ou d'électricien
Des colliers plastique
3 branchements sont possible :
- Sur l’éclairage de plancher
- Sur le plafonnier
- Sur l’éclairage de sortie dans la porte avant
Comment choisir le branchement ….
Si vous n’avez pas l’éclairage de plancher et que vous ne souhaitez pas le mettre cette première solution est idéale, pour le branchement suivre le tuto du forum.
Le codage sera à modifier
Si vous ne souhaitez pas suivre le branchement (étape longue) pour l’éclairage de sortie (bas de porte) vous pouvez vous repiquer sur le plafonnier en suivant les câbles dans les montants de pare-brise par exemple.
Sinon :
Etape 1 on démonte les seuils, suivre le tuto suivant :
https://www.autoinstruct.com.au/manufac ... m-removal/
Etape 2 on branche la masse (passager et conducteur)

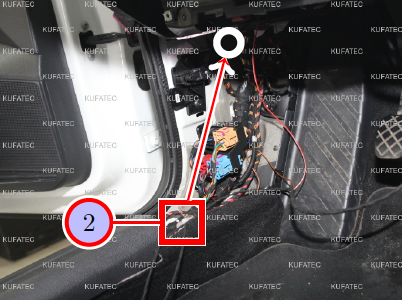

La masse se trouve sous la moquette sous le seuil de porte coté conducteur, il s’agit d’un "boulon" ou arrive des câbles marron (je n’est pas de photo)
Pour le coté passager :
Etape 3 on démonte les garnitures de portes
Regardez cette video (à partir de 2m15):
ou encore ce tuto :
https://www.autoinstruct.com.au/manufac ... m-removal/
Etape 4 on retire le haut parleur comme dans cette vidéo ( à partir de : 12,20 min) :
Etape 5 on passe le câble dans la portière
Pour passer le câble dans la portière on regarde déjà cette vidéo (à partir de 8m55) ( il s’agit de la porte arrière mais le principe pour l’avant est le même):
On choisi donc 1 pin vide dans la prise coté habitacle (Choisir un petit pin) et on on y insère le câble (+) du faisceau du seuil de porte préalablement sertie avec une cosse mâle : 000 979 035 E
Comme on a démonté le seuil et les plastiques à gauche des pédales, faite suivre au cable (+) les faisceaux déjà présent.
Idem coté passager.
Ensuite en suivant la méthode de la vidéo ci-dessus, on passe le câble dans le soufflet de porte.
Une fois arrivé au bout avec le câble (comme à 13m24 dans la vidéo) on clipse le câble préalablement sertie d'une cosse femelle : 000 979 034 E
Évidement on choisi le même pin vide que celui choisi côté habitacle
(on pense bien à remettre un bout de sctoch à la fin du soufflet pour l'étanchéitée)
Vous pouvez rebrancher votre prise passe câble.
Maintenant que votre câble est dans la portière, faite lui suivre le faisceau déjà présent accrochez avec des colliers par exemple, petite vidéo du chemin à suivre et de ou faire sortir le câble :
Etape 6
Faite suivre le faisceau présent en surface de porte à votre câble (+) et accrochez le dessus pour éviter tout bruit parasite de vibration ou autre...
Maintenant branchez votre câble (+) en vous repiquant sur l'alimentation de votre éclairage de sortie (bas de porte) le seuil s'allumera donc uniquement porte ouverte contrairement à un branchement sur l'éclairage du plafonnier ou de l'éclairage des pieds ou les deux seuils seraient allumés même si c'est la porte opposé qui est ouverte.
Si vous n'avez pas l'éclairage de sortie et que vous ne souhaitez pas l'installer, suivez le tuto éclairage bas de porte du forum pour le branchement du (+) uniquement
Remontez le tout en sens inverse, branchez et clipsez vos nouveaux seuils et admirez.
J'ai essayé de vous expliquer le mieux possible, toutes amélioration, observation, ou photos complémentaire sont les bienvenue
