[TUTO] Ajout lumières bas de portes

Le meilleur du forum et les astuces, tout est rassemblé ici
Répondre
Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

[TUTO] Ajout lumières bas de portes

Message par gladatorius » 24 mars 2015, 08:53

Image Image

Modules installés sur la mienne, j'ai pris l'option led "red/hyper white" ==> ici
Modules marque vw (à tester) ==> ici
Modules projection logo vw ==> Ici
Modules projection logo Rline ==> Ici

Je décline toute responsabilité sur cette manipulation, que vous faites à vos risques et périls

Porte avant ==>

Porte arrière ==>

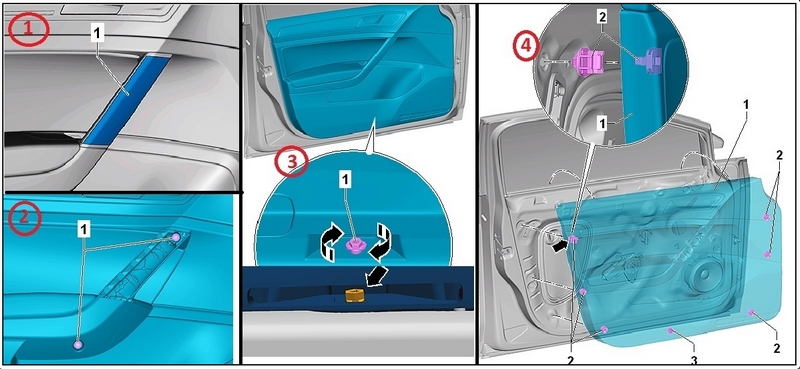

déshabillage des portes avants/arrières



Voici une vidéo de démontage garniture sur une golf 5 pour donner une idée de comment faire sauter les clips (faut forcer un peu)

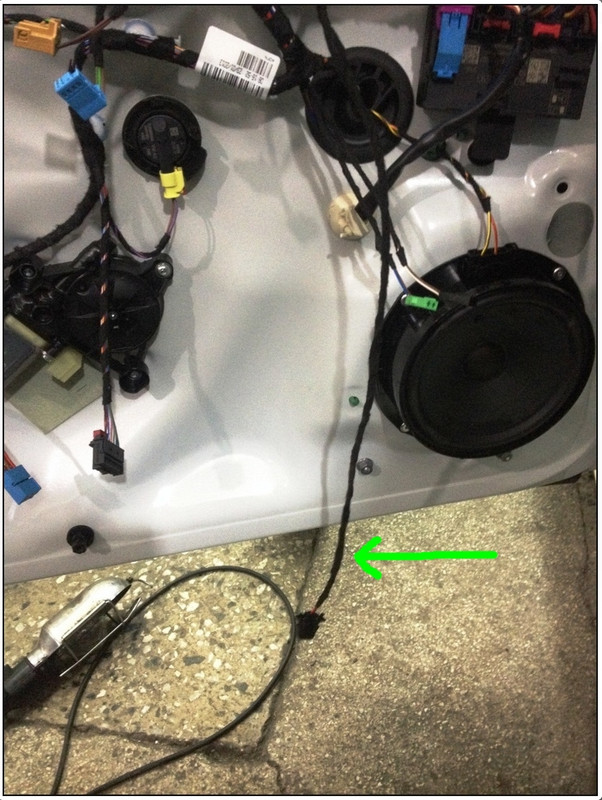

Il a fallu rallonger les câbles (reçu avec le kit du module d’éclairage) d’environ 20/30 cm, pour avoir une bonne longueur pour raccorder aisément le module d’éclairage à la prise.

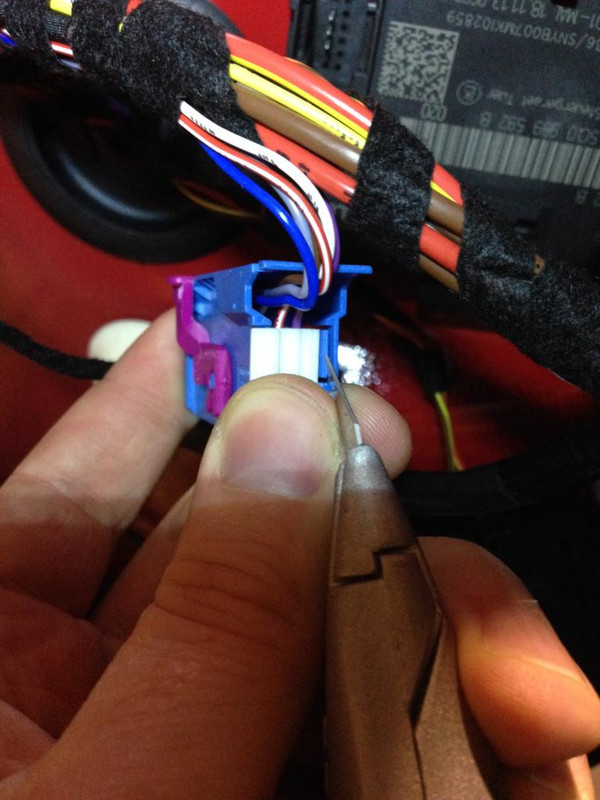

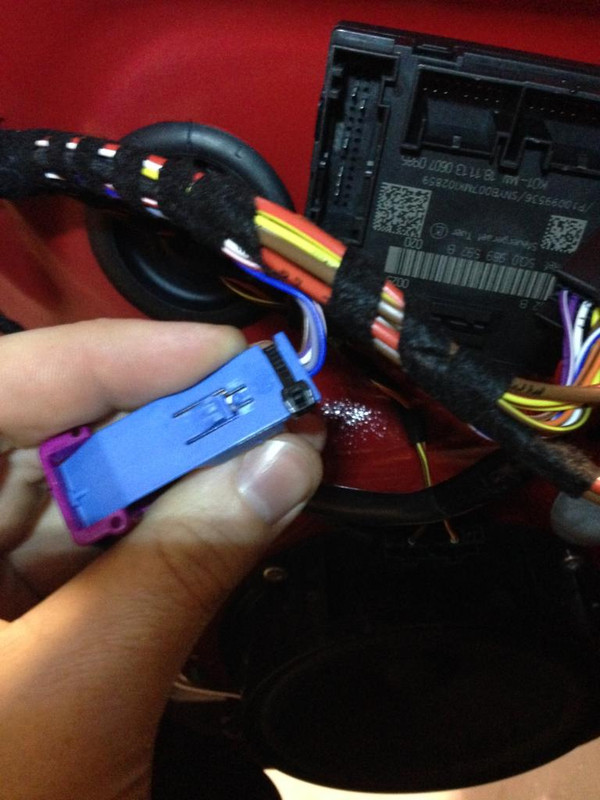

Ensuite il faut sortir le bloc bleu

Enlever le collier "rizlan"

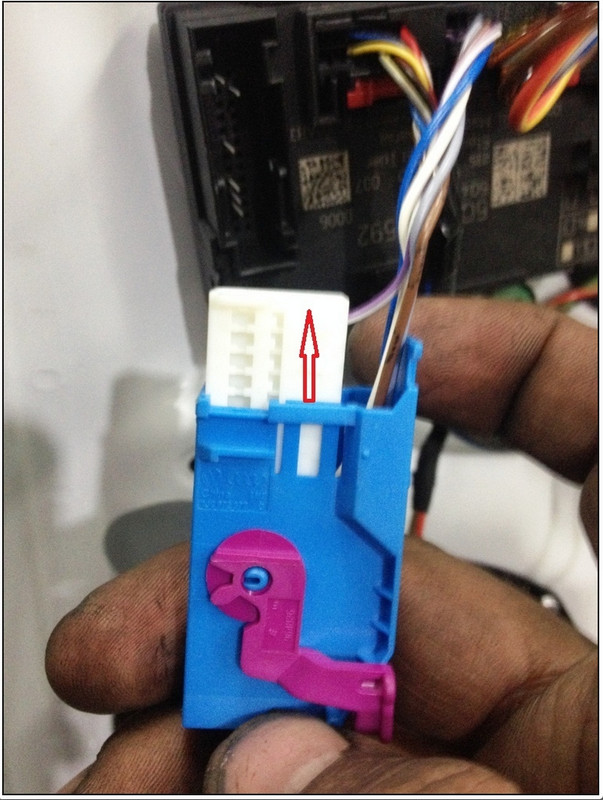

Sortir la prise qui est à l'intérieur

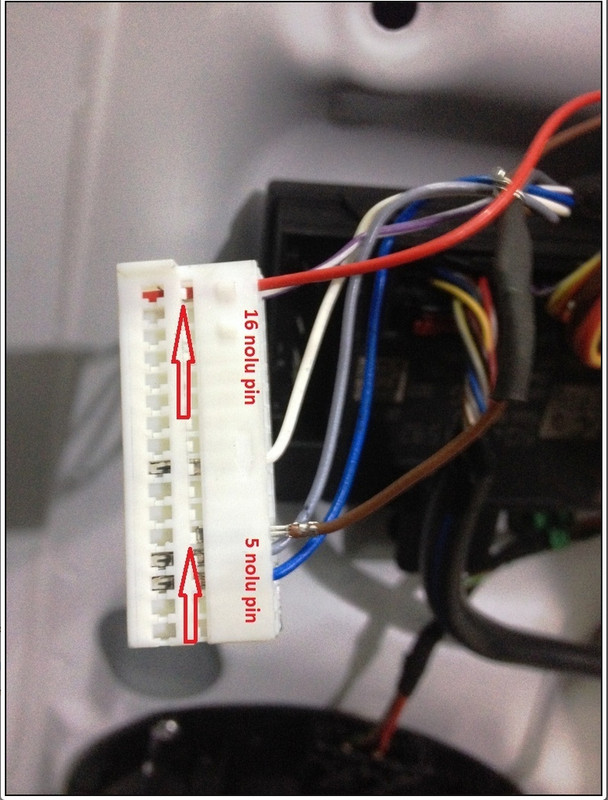

Ensuite mettre le fil rouge avec la broche dans le N°16 et la marron dans la N°5 (sur la mienne la N°5 était déjà câblée avec un fil marron, donc faire une épissure sur le fil marron et repiqué dessus)

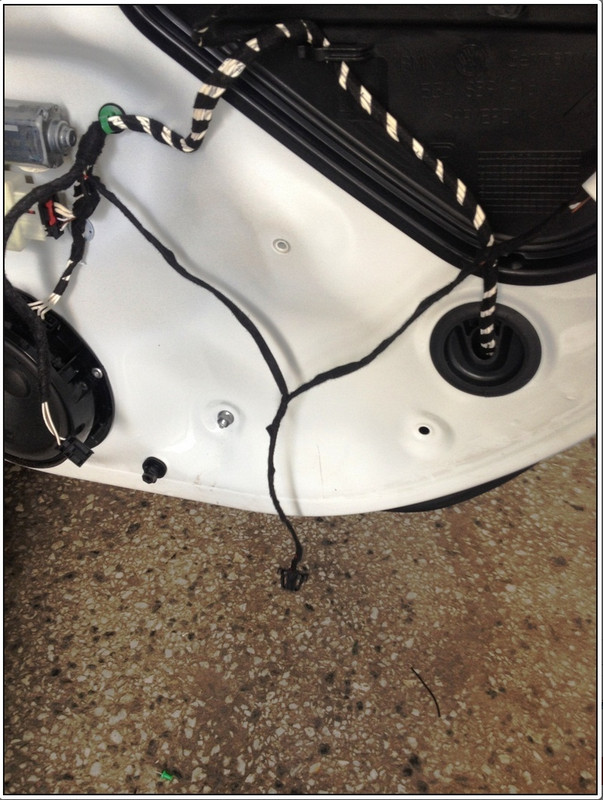

Câblage une fois terminé

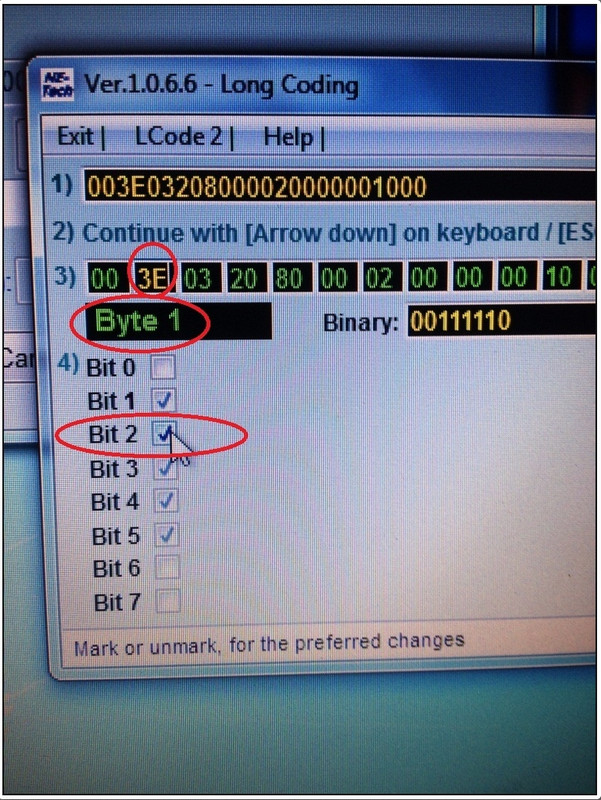

Codage VAG-COM pour les portes avants:

Pour la porte avant gauche
42- DOOR ELECT. DRİVER......Codage 07.......Codage long.......Octet 1......cocher Bit 2

Pour la porte avant droite
52. DOOR ELECT. PASS.........Codage 07.......Codage long.......Octet 1......cocher Bit 2


Assurez vous que ça fonctionne bien avant de remonter les garnitures de portes

Porte arrière gauche (pas de codage VAG-COM)

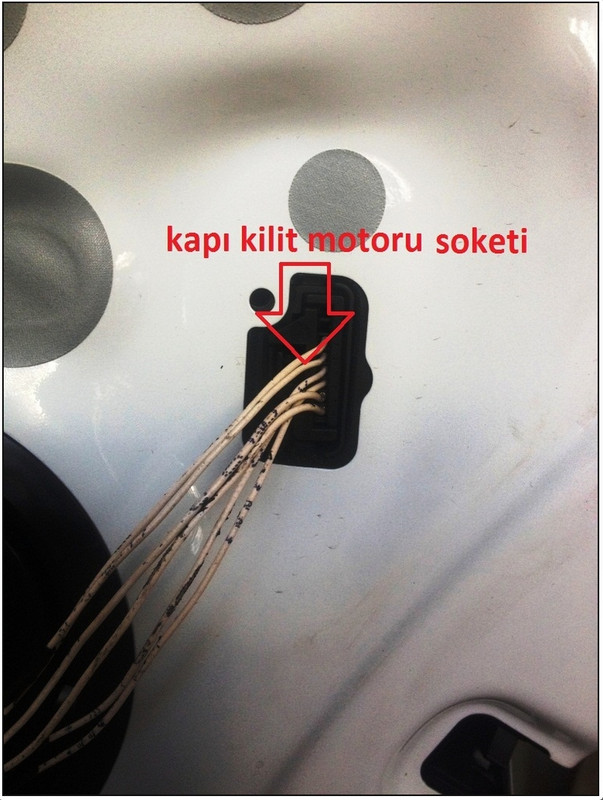

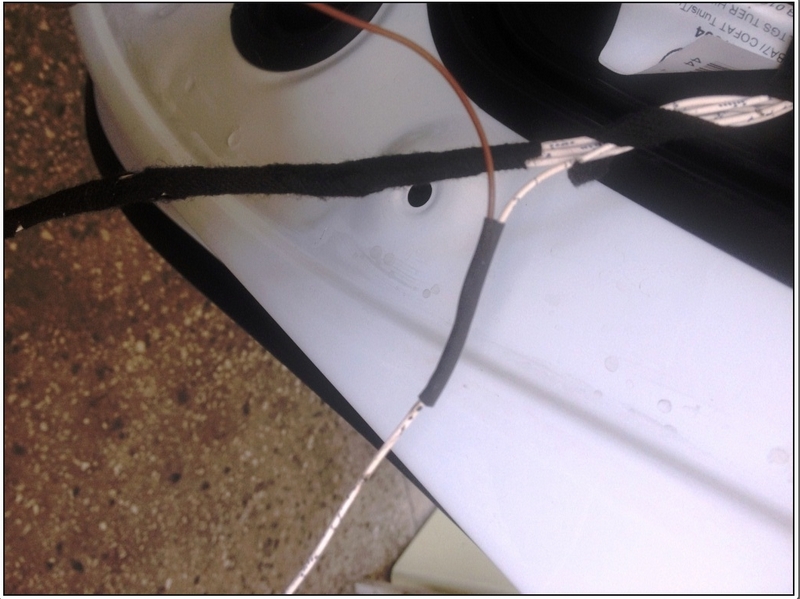

Déclipser la fiche de la portière et repérer le fil N°2, faire une épissure dessus et brancher le fil marron (il faut rallonger le fil marron sinon trop court)

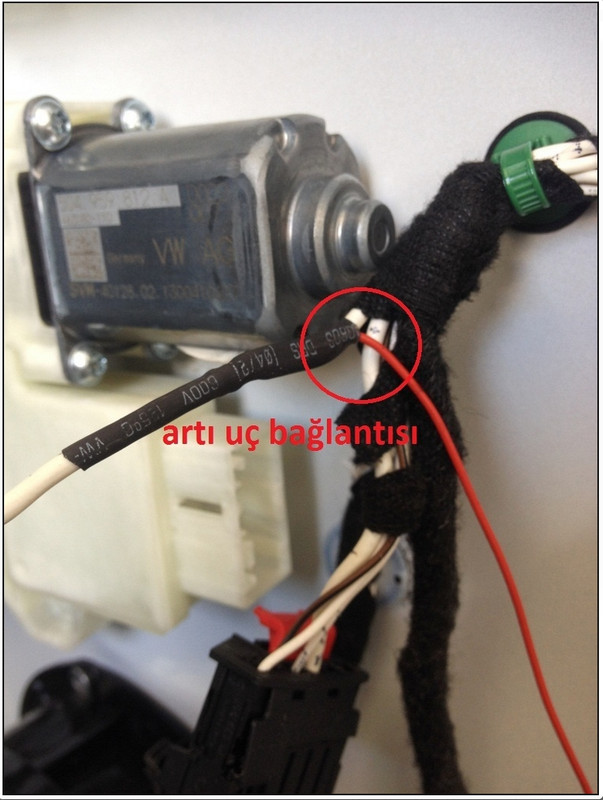

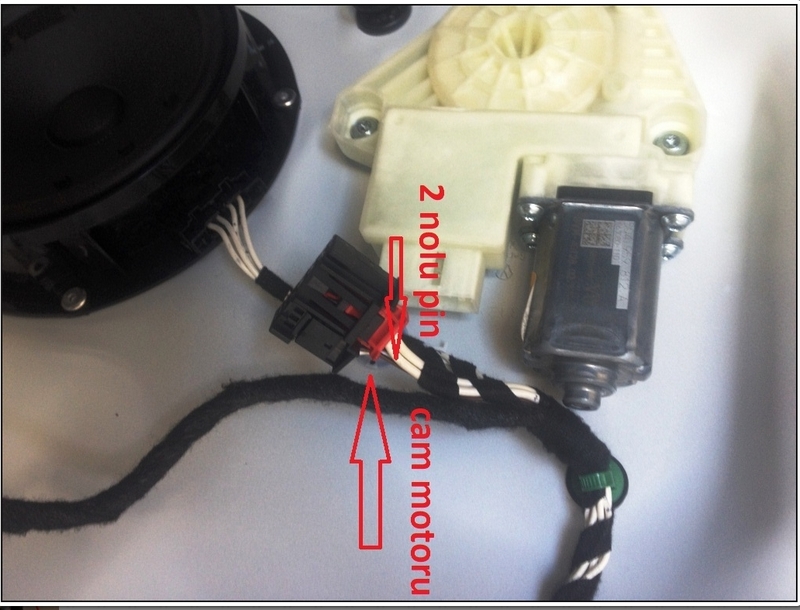

Déclipser la fiche du moteur vitre et repérer le fil N°2, faire une épissure dessus et brancher le fil rouge

Porte arrière droite (pas de codage VAG-COM)

Déclipser la fiche de la portière et repérer le fil N°5, faire une épissure dessus et brancher le fil marron (il faut rallonger le fil marron sinon trop court)

Déclipser la fiche du moteur vitre et repérer le fil N°2, faire une épissure dessus et brancher le fil rouge

Sur la mienne pour les portes arrières, il a fallu découper une partie du renfort en plastique à l'intérieur pour que les modules s'enfoncent entièrement. Donc une fois les garnitures démontées, tester pour voir si le module rentre à fond ou pas.

Avant de remonter les garnitures assurez vous que tout fonctionne bien

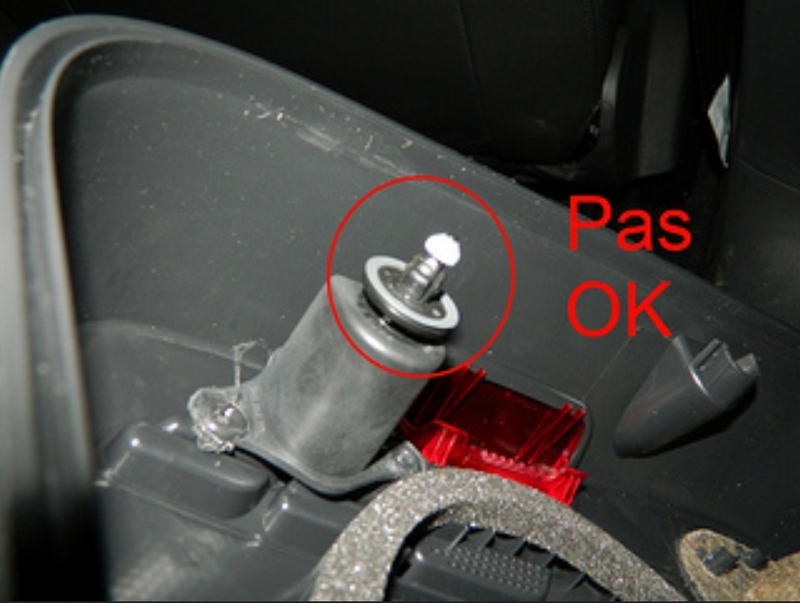

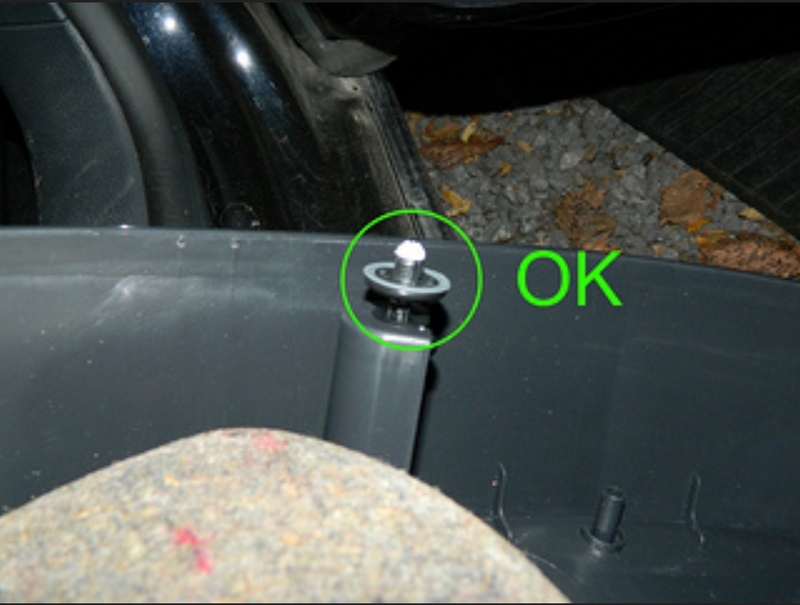

Pour le remontage des garnitures, faire attention que les clips soit tous sur la garniture et dans la bonne position

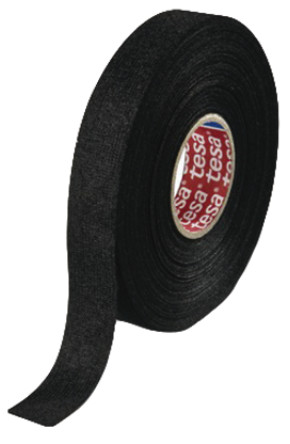

Pour isoler vos câblages comme ceux d'origine vous pouvez utiliser du ruban (tissu) d'isolation électrique

Voila j’espère que ce tuto vous aidera.

bye :coucou:
Modifié en dernier par gladatorius le 31 janv. 2019, 18:51, modifié 39 fois.
La Deutsch Touch ==> TSI

Annonce publicitaire
demexlebadr
Membre Silver
Membre Silver
Messages : 351
Enregistré le : 27 mai 2014, 13:04
Voiture : golf 7 2.0 TDI Caratline

Re: [TUTO] Ajout lumières bas de portes

Message par demexlebadr » 24 mars 2015, 09:17

gracias ca va aider du monde ca :D :bien:

Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

Re: [TUTO] Ajout lumières bas de portes

Message par gladatorius » 24 mars 2015, 11:14

[rajout au tuto] Sur la mienne pour les portes arrières, il a fallu découper une partie du renfort en plastique à l'intérieur pour que les modules s'enfoncent entièrement. Donc une fois les garnitures démontées, tester pour voir si le module rentre à fond ou pas.
La Deutsch Touch ==> TSI

Avatar du membre
Golf24Carat
Membre Platinium
Membre Platinium
Messages : 5046
Enregistré le : 09 janv. 2015, 22:21
Voiture : Golf 7 TDi 105Ch Carat

Re: [TUTO] Ajout lumières bas de portes

Message par Golf24Carat » 24 mars 2015, 13:42

Merci vraiment sympas le tuto. + avec les rajouts de chacuns sa va donner une page vraiment au top du top. :bien:
A ta place je ferais un petit édit leger et rajouté en dessous de tes 2premiere photos les 2videos de demo ouverture et fermeture des portes. ;)
Golf 7 Carat Gris Limestone, Alarme, Galette, Xenon, Sièges chauffant, Retrofit DM1 --> DP3, ...

Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

Re: [TUTO] Ajout lumières bas de portes

Message par gladatorius » 24 mars 2015, 13:49

effectivement c'est pas bête, merci :bien:
La Deutsch Touch ==> TSI

Avatar du membre
Pepiito83
Membre Silver
Membre Silver
Messages : 208
Enregistré le : 13 déc. 2014, 21:54
Voiture : Golf 7 BLANC PUR 1.2 TSI 105
Localisation : FLASSANS SUR ISSOLE / VAR ( 83 ) FRANCE

Re: [TUTO] Ajout lumières bas de portes

Message par Pepiito83 » 24 mars 2015, 22:27

Genial ! Merci pour le Tuto ...
Manque un VagCom a chacun :(
GOLF VII BLANC PUR 1.2 TSI 105 CONFORTLINE PACK VISIBILITÉ PACK SPORT

Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

Re: [TUTO] Ajout lumières bas de portes

Message par gladatorius » 25 mars 2015, 15:55

Rajout de 2 photos sur le tuto pour sortir la fiche blanche de la prise bleue
La Deutsch Touch ==> TSI

Avatar du membre
Willi_b
Membre Gold
Membre Gold
Messages : 983
Enregistré le : 11 sept. 2014, 21:32
Voiture : A3 Berline 2.0 TDI S-tronic
Localisation : La Londe Les Maures (83)

Re: [TUTO] Ajout lumières bas de portes

Message par Willi_b » 25 mars 2015, 20:51

:coucou:

Un grand merci à toi pour ce tuto !
Je me lancerai dès que possible :D
Ma belle Audi A3 Berline 2.0TDI S-tronic Gris Mousson
S-Line Ext - TO - Xenon Plus - ACC

Avatar du membre
mr.13ajt
Membre Gold
Membre Gold
Messages : 666
Enregistré le : 06 avr. 2013, 10:44
Localisation : Eure & Loir - A 20km de chez yourigt

Re: [TUTO] Ajout lumières bas de portes

Message par mr.13ajt » 26 mars 2015, 16:26

Superbe :bien: , je vais finir pas investir dans le cable VAG COM.
Golf 7 Carat 1.6 TDi, Gris Limestone, Drive assist II, ODB couleur.
Skoda Fabia Drive 1.0 MPI 75ch

Avatar du membre
hiphouser
Membre Bronze
Membre Bronze
Messages : 98
Enregistré le : 23 févr. 2015, 07:22
Voiture : Golf 7 Highline/int R-line TSI 140

Re: [TUTO] Ajout lumières bas de portes

Message par hiphouser » 28 mars 2015, 15:26

Merci pour le tuto!
Par compte où trouver les nouveaux éléments à intégrer?
Des références VW?

Cordialement.

Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

Re: [TUTO] Ajout lumières bas de portes

Message par gladatorius » 28 mars 2015, 16:33

j'ai commandé la http://www.bold-sport.com/store/index.p ... duct_id=61 , apres tu en trouve sur ebay aussi par ex, pour vw je sais pas
La Deutsch Touch ==> TSI

Avatar du membre
hiphouser
Membre Bronze
Membre Bronze
Messages : 98
Enregistré le : 23 févr. 2015, 07:22
Voiture : Golf 7 Highline/int R-line TSI 140

Re: [TUTO] Ajout lumières bas de portes

Message par hiphouser » 29 mars 2015, 11:13

Sur golf 7, ce serai les même modules que Golf 5 et 6?

merci pour les infos en tout cas!
Modifié en dernier par hiphouser le 29 mars 2015, 22:11, modifié 1 fois.

Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

Re: [TUTO] Ajout lumières bas de portes

Message par gladatorius » 29 mars 2015, 11:20

les mêmes je pense pas, j'ai du faire une découpe à l’intérieur des portes arrières pour que les modules rentrent à fond, comme expliquer dans le tuto
La Deutsch Touch ==> TSI

Avatar du membre
seb69
Membre Gold
Membre Gold
Messages : 904
Enregistré le : 17 déc. 2012, 17:48
Voiture : SW2.0 TDIdsg 1** CV/206 CC1.6 Quiksilver
Localisation : Grand Lyon

Re: [TUTO] Ajout lumières bas de portes

Message par seb69 » 29 mars 2015, 12:07

Sympa le résultat et le tuto bien :bien:
Trop complexe pour moi et surtout il faut le vag com :(
La sagesse c'est de savoir rester libre envers soi même.

Avatar du membre
hiphouser
Membre Bronze
Membre Bronze
Messages : 98
Enregistré le : 23 févr. 2015, 07:22
Voiture : Golf 7 Highline/int R-line TSI 140

Re: [TUTO] Ajout lumières bas de portes

Message par hiphouser » 29 mars 2015, 22:17

la ref pour la lampe éclairage de porte à leds :
3G0 947 411

Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

Re: [TUTO] Ajout lumières bas de portes

Message par gladatorius » 29 mars 2015, 22:36

Rajout de liens juste en dessous des 2 premières photos, pour quelques versions de modules d'éclairages
La Deutsch Touch ==> TSI

Beurnot
Membre Bronze
Membre Bronze
Messages : 46
Enregistré le : 05 mars 2015, 18:36
Voiture : Goll VII TSI 140 DSG Carat

Re: [TUTO] Ajout lumières bas de portes

Message par Beurnot » 29 mars 2015, 23:08

Slt
J'ai pris ça et vous dirais pour la qualité.
http://www.aliexpress.com/snapshot/6571 ... 3554072519
Slt Jm

Beurnot
Membre Bronze
Membre Bronze
Messages : 46
Enregistré le : 05 mars 2015, 18:36
Voiture : Goll VII TSI 140 DSG Carat

Re: [TUTO] Ajout lumières bas de portes

Message par Beurnot » 30 mars 2015, 00:30


Ok j en ferais plein plein plein

Avatar du membre
gladatorius
Membre Platinium
Membre Platinium
Messages : 2230
Enregistré le : 28 nov. 2014, 13:10
Voiture : CARAT 1.4 TSI 150 Blanc Pur
Localisation : Nord-Est 77

Re: [TUTO] Ajout lumières bas de portes

Message par gladatorius » 30 mars 2015, 09:45

super Bruno, on attend les photos avec impatience :Top: je pense que tu peux faire les modifs vagcom avant même de recevoir les modules, comme ça tu sera déjà prêt.
La Deutsch Touch ==> TSI

Beurnot
Membre Bronze
Membre Bronze
Messages : 46
Enregistré le : 05 mars 2015, 18:36
Voiture : Goll VII TSI 140 DSG Carat

Re: [TUTO] Ajout lumières bas de portes

Message par Beurnot » 30 mars 2015, 18:42

Oui por les modif mais je suis tributaire du gendre de mon voisin qui a le câble donc ça se fera peut-être la semaine prochaine
Voilà
Bonne soirée
Bruno
