[Tuto] montage regulateur vitesse

Message par alain48 » 15 févr. 2019, 22:01

Bonjour, ce tuto ne concerne que le régulateur limiteur de vitesse classique. Pas l'ACC.

Sur pas mal de golf 7 venant d’Allemagne, il n'y a pas de régulateur. même sur des motorisations ou finitions supérieures.
Mais cela peut se monter la plupart du temps.
Ce tuto couvre cette configuration. Il de traite pas des versions Trendline, même en France, car semble que l'on doive rajouter une pièce supplémentaire. Mais si quelqu'un l'a fait, il sera le bienvenu pour étoffer le sujet.

Ce tuto fait écho à cette conversation
régulateur de vitesse en seconde monte.

Vue globale.
Il faut acheter un kit comprenant les commandes et la licence. Une fois ce kit monté, il faudra emmener votre Golf dans une concession VW ou ils valideront la licence et connecteront un dernier câble que vous aurez tiré jusqu'au calculateur que seul eux peuvent le connecter, parce-que l'endroit varie en fonction du modèle de votre voiture.

Le kit coute environ 250€, le codage final (et plug du dernier câble) environ 100€. Ce n'est pas d'une difficulté insurmontable, pour peu que l'on soit un peu soigneux et en respectant certaines précautions. Il faut compter une grosse après midi. Cela peut être réduit de moitié si vous avez un peu d’expérience.

1) Achat du kit.
Il faut faire attention parce-que il existe plusieurs kits. suivant que ce sont des commandes au volant ou commodos. Suivant que vous avez une boite automatique ou manuelle, et avec ou sans afficheur multifonctions (je crois que c'est l'ordinateur de bord entre les cadrans)
Voici les références: Ce sont des pièces d'origine Volkswagen.

5G0 054 691 boîte de vitesses automatique, sans afficheur multifonction, sans volant multifonction
5G0 054 691 A boîte de vitesses automatique, avec volant multifonction
5G0 054 691 B boîte de vitesses automatique, sans volant multifonction, avec afficheur multifonction

5G1 054 691 Boite manuelle, avec volant multifonction
5G1 054 691 A Boite manuelle, sans volant multifonction, sans afficheur multifonction
5G1 054 691 B Boite manuelle, sans volant multifonction, avec afficheur multifonction

Possédant Une golf 2.0 litres TDI 150, manuelle, avec afficheur multifonctions, j'ai donc choisi la dernière référence 5G1 054 691 B , avec les commodos.
Je l'ai préféré a celle avec les boutons sur le volant ça me semblait plus simple. Sur l'autre je ne sais pas comment sont gérés les fonctions supplémentaires liées aux autres boutons en plus du régulateur. Autant éviter de se rajouter des difficultés en plus.
C'est juste un point de vue personnel, si ça se trouve, ce n'est pas plus compliqué. si quelqu'un a monté cette version, qu'il n’hésite pas à venir nous en parler.

Par ailleurs à l'utilisation (on a une autre Golf avec les commandes sur le volant), je trouve que cette version est à considerer. Ils ont mit trop de boutons sur le volant à mon gout, faut souvent regarder ou l'on appuie. Alors qu'avec l'ordinateur sur un commodo et le régulateur sur l'autre, c'est bien plus simple à trouver sans regarder. Et la commande de volume rotative accessible est plus précise. Par contre c'est plus jolis la nuit :) et ça fait plus techno. Enfin bref, ça ne change pas les choses fondamentalement. C'est selon les gouts, le prix étant très proche.


Voila ce que j'ai commandé :
https://shop.ahw-shop.de/original-vw-te ... ran?c=2710
voila ce que j'ai reçu (photo prise sur le forum)
On a (de haut en bas)
La notice de montage (plutôt limité, mais il y a des infos intéressantes)
A droite, le petit livret qui est scellé avec les codes (à donner impérativement au concessionnaire pour valider la licence) il vaut mieux éviter de l'ouvrir avant, et il n'y a rien d'exploitable pour nous dedans de toutes façons. Ne le perdez pas! si vous le perdez, c'est comme si vous perdiez l'ensemble.
Juste en dessous, l'ensemble des 2 commodos qui remplaceront ceux que vous avez.
plus bas à gauche. Un câble qu'il faudra relier au calculateur moteur.
Et pour finir, une pédale d’accélérateur à monter en remplacement de la votre. Elle possède un petit contact en fond de course. Il sert a désactiver momentanément le limiteur.

2) Le montage
Pour résumer: on va démonter le volant, remplacer les commodos, tirer le câble dans le compartiment moteur, changer la pédale d’accélérateur...et remonter le tout.

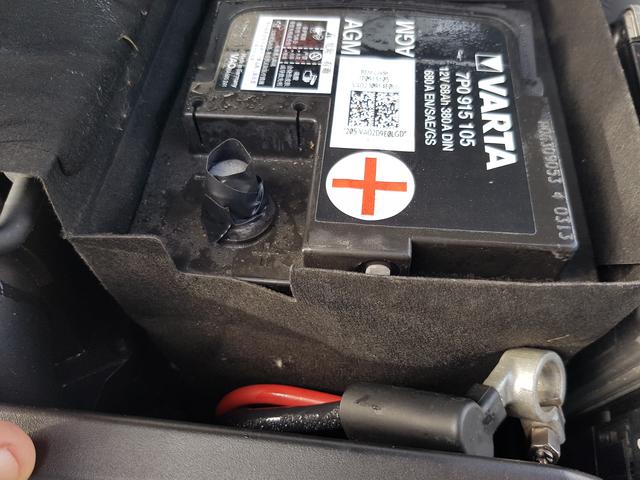

C'est parti. Avant tout TRES IMPORTANT!!! il faut débrancher IMPÉRATIVEMENT la batterie.
Il faudra ensuite attendre une dizaine de minutes avant de commencer à démonter l'air Bag.
Une astuce que je vous conseille d'appliquer. Démontez les deux pôles, et si vous en démontez qu' un , placez du ruban adhésif sur la borne de la batterie. Pourquoi? parce-que il est possible que durant votre montage, le câble puisse refaire un contact accidentel avec, et franchement ça ne serait pas une bonne chose (d'ailleurs je le fais systématiquement), j'ai un copain qui a bousillé un boitier électronique comme ça.

Ceci dit...enlevez carrément la batterie, car il faudra le faire plus tard quand vous passerez le câble ;) depuis l'habitacle. Il faut démonter la petite patte de fixation en bas de celle-ci vers l'avant de la voiture.
Petit détail, quand on débranche la batterie, il y a a ensuite une ribambelle de messages d'erreurs qui s'afficheront plus tard au tableau de bord après le remontage. C'est impressionnant, mais ne vous inquiétez pas trop, il faut rouler 2/3 kilomètres pour que les capteurs se recalibrent, tout rentre dans l'ordre après. c'est absolument normal. On en reparlera à la fin.


Démontage du volant: je vous renvoie à cet excellent tuto de Laurent 29
[Tuto] changement volant --> volant avec palettes
Avant de commence un conseil: abaissez et tirez au maximum le volant vers vous, ça sera infiniment plus pratique pour passer les outils, et vous sera utile plus tard quand vous tirerez le câble du calculateur pour déterminer sa longueur.

En insistant encore une fois sur la nécessité de débrancher la batterie quelques minutes avant pour éviter un accident avec l’airbag (n'oubliez pas que c'est explosif) en fait c'est l’opération la plus délicate de tout le montage. La prise de l'airbag est un peu galère à enlever, il faut délicatement tirer sur la partie blanche.
C'est fait? Bravo vous avez presque passé le plus difficile (mais reste encore pas mal de boulot).
on obtient ceci:
Sur la photo j'emboite une clef à pipe pour augmenter le levier sur la clé M12. J'ai d'ailleurs acheté par hasard le même ensemble que indiqué sur l'autre tuto. C'est une clé M12 qu'il faut. Dévissez la vis centrale, mais ne démontez pas encore le volant.
Ensuite regardez bien la photo suivante:
On voit au centre l'axe de la colonne de direction le volant autour (c'est cranté) et en haut les repères de centrage. Il est primordial de respecter ceux ci lors de la remonte, sinon premièrement votre volant ne sera pas droit, mais en plus les capteurs de l'ESP vont être déréglés. Faites une photo similaire pour être sûr d’être sur le bon cran. Même sans photos, vous verrez qu'il est difficile de se tromper de cran...mais si ça peut rassurer. ;)
Tant que l'on y est juste à droite et a gauche, les deux bitonios noirs sont les ergots de centrages d'une pièce qui est en dessous du volant :le SLIP RING. qu'il il faudra remettre à cet endroit lors du remontage.

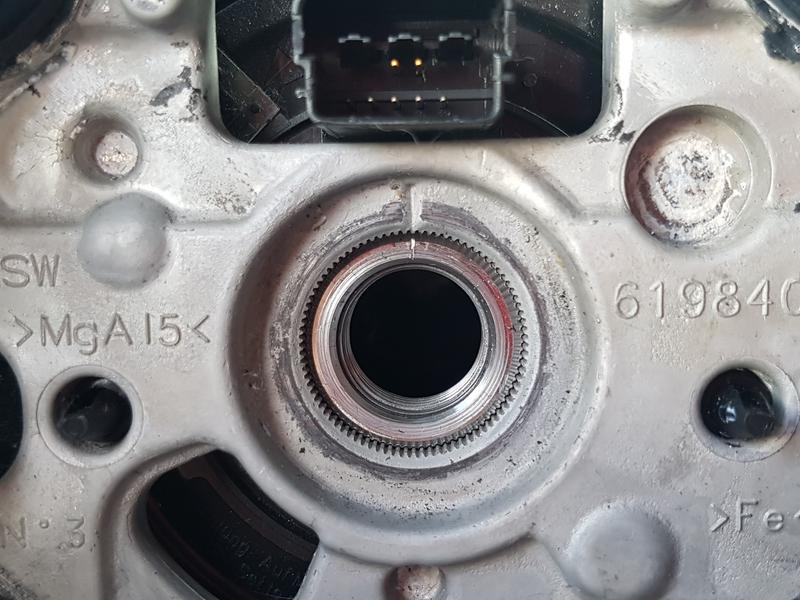

Volant démonté on à ça:

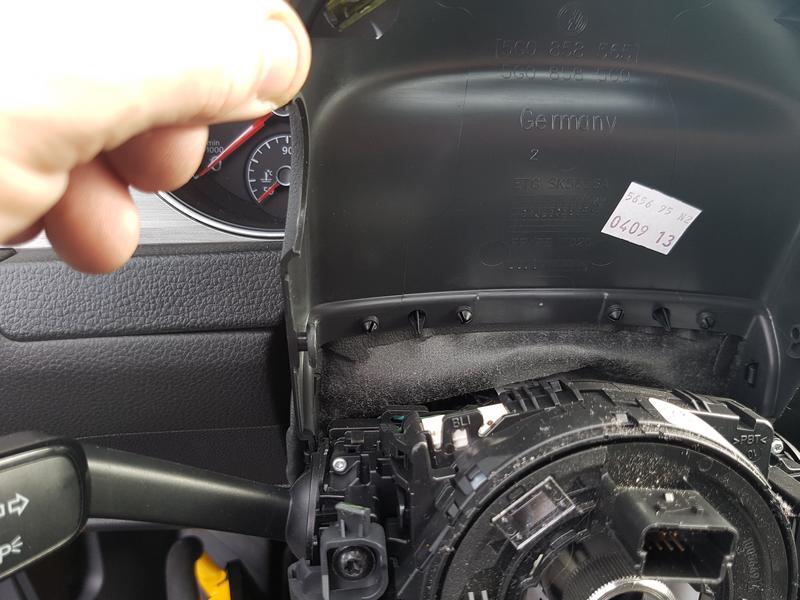

étape suivante: démonter le cache de direction: il faut faire levier sur les cotés pour le haut
Cela fait apparaitre deux vis pour démonter le bas. (on en voit une en bas milieu photo).



et voila:
Nous allons maintenant déposer les commodos et le slipring pour ensuite les désassembler. C'est assez simple.
Tout d'abord, il faut défaire les connections (on voit que j'ai déjà commencé au dessus)
Pour la dépose, il faut enlever la vis en dessous de la colonne de direction,(centre de la photo)
Ensuite cela vient tout seul (vérifiez bien de ne pas avoir oublié de prise)

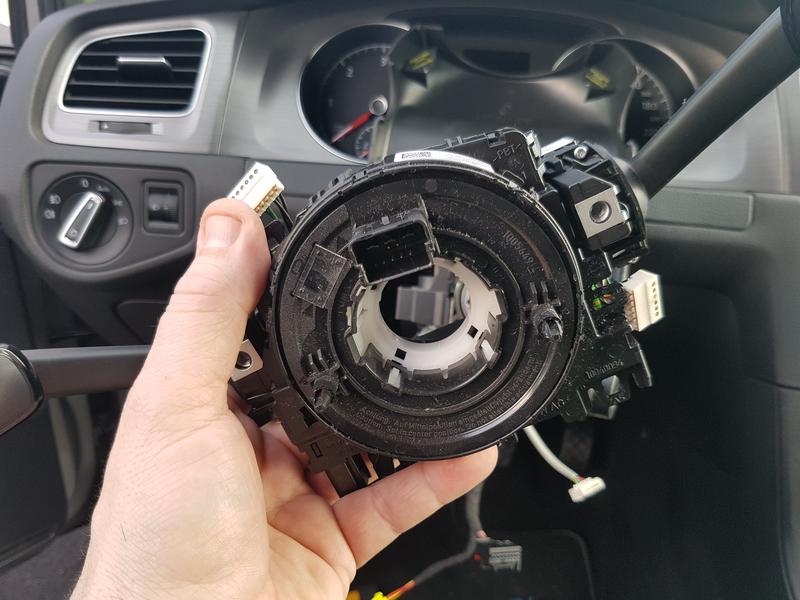

Séparons maintenant les commodos du slipring. Il faut défaire une vis et quelques clips. Attention ne touchez pas à ceux qui font le tour de la partie circulaire du slipring. ça ne sert à rien, et je pense que ce ne serait pas une bonne idée.

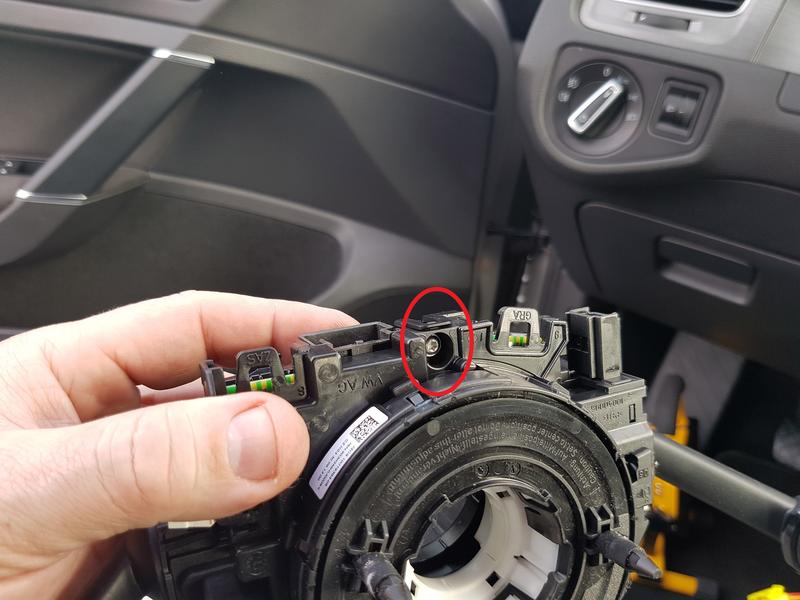

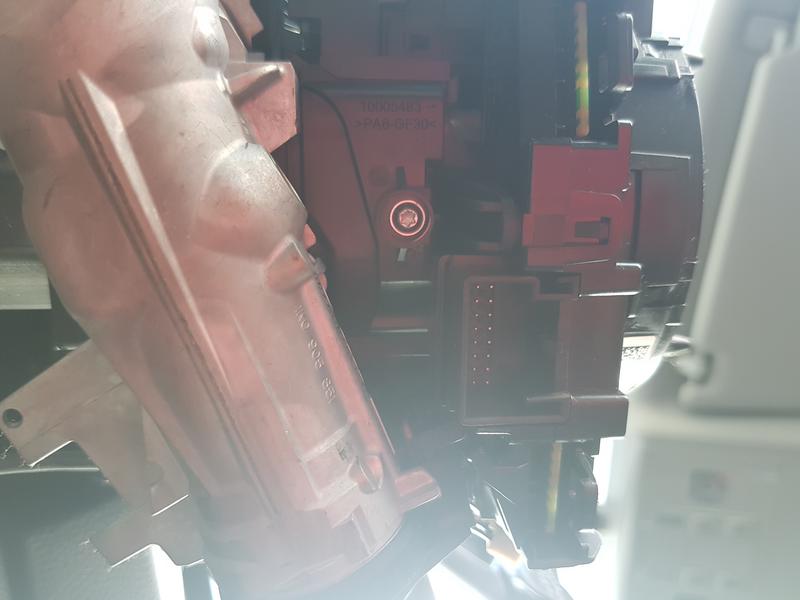

la vis :

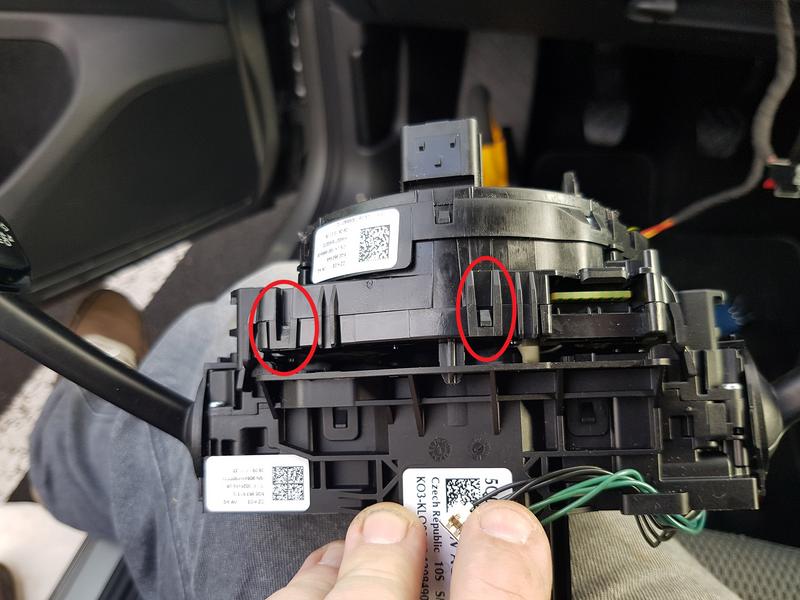

les clips :

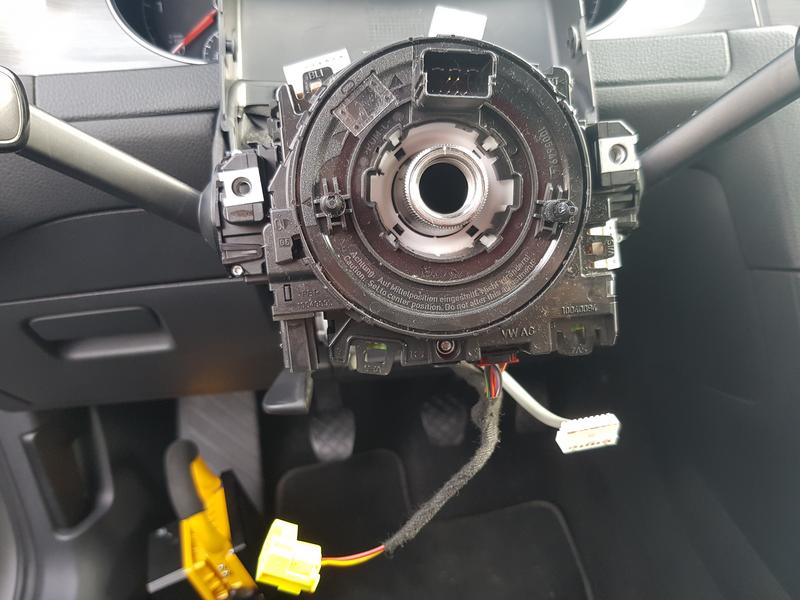

voici l'aspect de la colonne de direction, nous sommes prêt à remonter

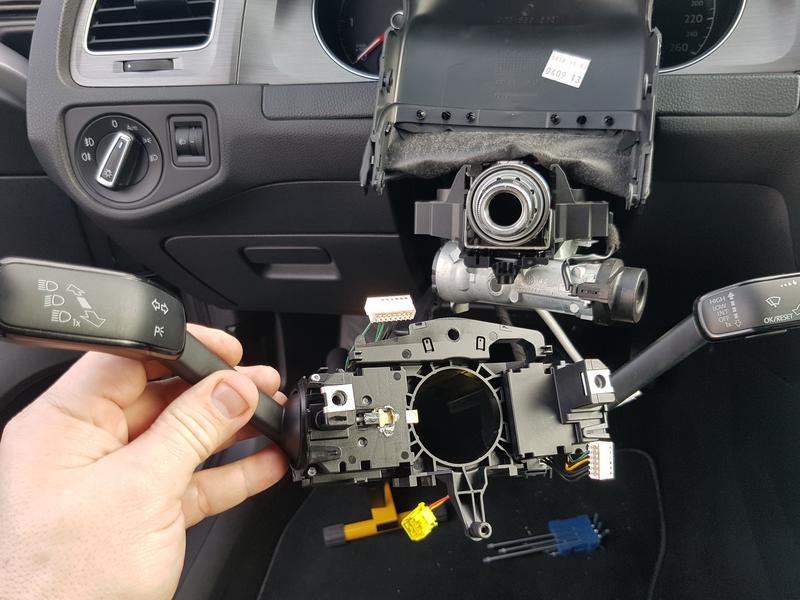

Voici les anciens commodos

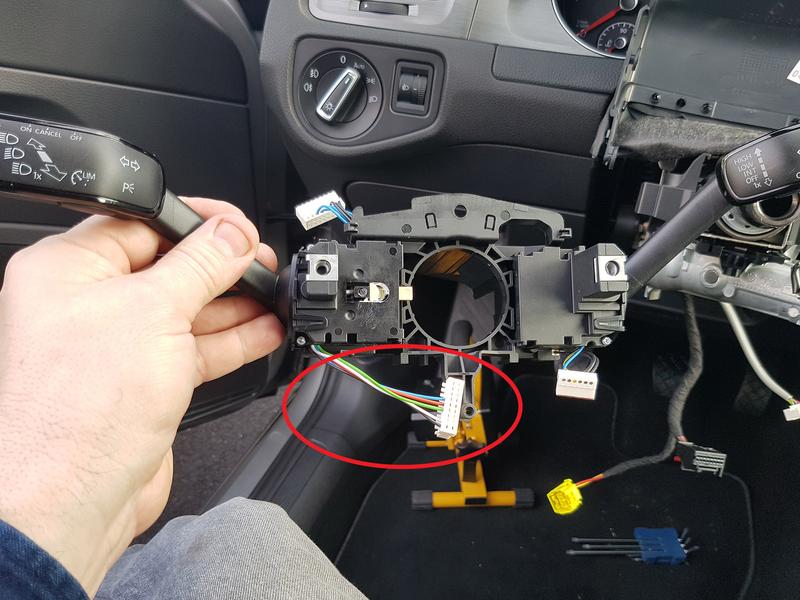

et les nouveaux...
Et là on voit qu' il y a une prise en plus par rapports aux anciens. :shock: Cela rend donc le montage impossible. voila, c'est terminé.

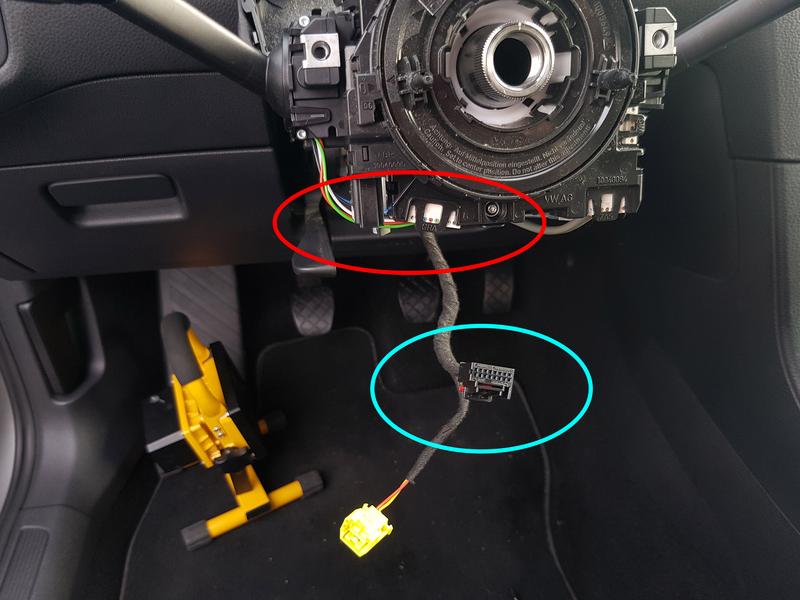

Mais non, en réalité, il y a une prise en dessous du slip ring qui n’était pas occupée. Elle porte d'ailleurs le doux non de GRA . Ce qui, vous l'aurez bien sur deviné, veut dire: régulateur de vitesse. La voici entourée en rouge , on la voit sur les photos précédentes, elle était là pour attendre votre montage.
Il faut réassembler les commodo avec le slipring, remonter l'ensemble sur la colonne de direction et remettre les connectiques. Sauf celle entourée de bleu sur la photo précédente.
On va y travailler dans la seconde étape qui consiste à tirer un câble vers le calculateur.
Modifié en dernier par alain48 le 16 févr. 2019, 15:28, modifié 10 fois.

Annonce publicitaire
Avatar du membre
titi73
Modérateur
Modérateur
Messages : 25858
Enregistré le : 08 mars 2014, 20:32
Voiture : Golf VII 3p Carat 1.4 TSI 140 ACT 6M
Localisation : Savoie 73

Re: [Tuto] montage regulateur vitesse

Message par titi73 » 16 févr. 2019, 06:01

:Top: très fourni ton tuto :welcom:
Golf VII 3p Carat TSi 140 ACT 6M Reflet Argent Métallisé pack Sport, pack Techno, TO, ext gtie +3a/100mkm, alarme et la galette !

The titi73's topic

alain48
Membre Silver
Membre Silver
Messages : 131
Enregistré le : 24 sept. 2014, 16:18
Voiture : golf7 confortline tdi150 & Golf7.5 Sound

Re: [Tuto] montage regulateur vitesse

Message par alain48 » 16 févr. 2019, 13:25

Merci Titi. :D

Voici donc la suite de nos aventures. nous en sommes à peu prés à la moitié. Il faut juste tirer un câble (fourni) vers le calculateur moteur, mais avant il va falloir démonter les caches en dessous du tableau de bord.
Pour cela il faut démonter une partie de la console centrale. Oui je sais, ça ne m'a pas fait sourire non plus, mais ça se fait assez bien .
Pour plus d'infos un petit lien vers ce tuto qui explique comment démonter l’intégralité de la console centrale. j'en ai extrait deux photos.
Tuto complet démontage console centrale golf 7
Mais ne démontez pas tout, juste le tout début nous intéresse.
Il faut déposer le cache autour des commandes de clim en tirant par en dessous.
on accède à une vis (entourée en rouge) qu'il faut deviser pour déposer ensuite le coté de la console.
En tirant vers soi et le haut il se dégrafe sans trop de difficultés.
Dépose petite boite à gants coté conducteur: Il faut presser fermement les deux cotés dans le sens des flèches et tirer vers soi.

On peut maintenant dévisser les CINQ vis tenant le cache du dessous.
Vous en trouverez 3 à l'emplacement de la boite à gants conducteur démontée

1 coté console centrale

Et la dernière derrière un cache (à démonter avec un outil plat) juste à l'entrée coté conducteur, pas loin du rotacteur des phares.
On dépose le cache et nous en somme là Promis! on ne démonte plus rien :D

Le câble va partir de la prise noire qui pends vers le calculateur. Parlons-en de ce câble.
le voici:
Il est équipé d'un embout à chaque extrémité à insérer dans les prises, et on voit qu'une partie est renforcée. C'est celle qui est coté moteur. Mais ils ont été un peu pingre sur le renfort qui est un peu court. Je vous conseille vivement de le renforcer jusqu’à une vingtaine de cm de la prise intérieure. l’idéal étant de le faire avec une gaine thermo, mais un ruban électricien noir fera l'affaire . Les 20 derniers cm, seront protégé plus tard.

Voici le câble "préparé" si le ruban n'est pas collé parfaitement , ne vous inquiétez pas, bien au contraire, il a pour but de protéger contre une friction éventuelle.

Nous voici à un passage un peu délicat. J'ai choisi de passer le câble dans un passage en plastique sous le volant , il trouve sa place avec ceux existants, prévoir quelques petits colliers pour fixer l'ensemble. Ne serrez pas trop, car il faudra faire un ajustement.
IMPORTANT, il faut avoir en tête que la position du volant est réglable, le câble devra donc tenir compte de ceci en laissant un léger surplus, et s'assurer qu'il ne se coince pas dans l'articulation de l'inclinaison du volant.
Ensuite on connecte l'embout dans la prise. C'est assez simple, elle se démonte en jouant sur le levier rouge
En faisant glisser l'entourage noir, on découvre les emplacement des connecteurs, on voit que le numéro 5 est libre, c'est là qu'il faudra se brancher.
Observez bien le sens des connecteurs déjà en place pour voir dans quel sens il faudra insérer le nouveau. Vous allez sentir un clic de verrouillage. Mais assurez vous qu'il soit correctement bloqué. Ce serait bête qu'il glisse vers l’arrière quand vous brancherez l'ensemble, provoquant une panne pas facile à trouver.
Il faut maintenant remonter le cache de la prise et avec du ruban électricien solidariser le câble avec le début du faisceau (d’où les 20 cm de libres tout à l'heure), ajuster le câble et serrer les colliers. Vérifier qu'il ne coince nulle part, et possède assez de jeu pour le réglage du volant.

Ce passage délicat terminé vous pouvez rebrancher la prise. Le reste est plus simple.

On va passer maintenant le câble dans le compartiment moteur. I faut faire une "aiguille", c'est à dire fixer l'autre bout du câble à un support un peu plus rigide . Un bout de gros fil de fer par exemple en utilisant un ancien cintre métallique, ou un rayon de vélo ou équivalent.
On fixe le câble avec du ruban électricien à 2 cm du bout de l'aiguille. sur une longueur de 3/4 cm suffit mais il faut qu'il soit assez bien plaqué pour ne pas être arraché ou tordu lors de la traversée.

Il existe un passage vers les pieds conducteurs il est par là:
rapprochons nous dans la zone du rond rouge...
on finira par y trouver une pièce en caoutchouc avec 2/3 passages de libre, il faut en percer un de dispos (moi j'ai utilisé un petit tournevis) attention à ne pas blesser les faisceaux aux alentours.

Avant de passer le câble, regardons coté moteur
Il faut arriver jusqu’à l'avant du calculateur ou il y a la prise. (rectangle bleu) Le câble est assez long et il y a même de la marge. La batterie est déposée , on peut même démonter son support (je ne l'ai pas fais). Le câble arrivera depuis la zone en dessous du rond rouge.

vu plus en détail ...
Il sortira par là bas au fond.

Vous pouvez maintenant passer l'aiguille avec le câble sur une bonne 20taine de cm. J'ai ensuite enlevé l’adhésif de l'aiguille et tiré le câble seul. (et retiré l'aiguille bien sur) Il longe le calculateur, et j'ai lové le surplus . Il se situe vers le remplissage du lave glace, prêt à être connecté par le concessionnaire.
Conseil : protégez le bout avec un adhésif.

Il ne reste plus qu'a vérifier une dernière fois que le câble n'est pas trop tendu ou ne risque pas d’être abimé sur l'ensemble du parcours et on peut passer à la dernière étape avant le remontage. Bonne nouvelle, celle-ci est courte et facile.

Changement de la pédale d’accélérateur.

Sur cette photo, on voit le principe de fixation: Un axe (flèche du haut) est pris dans une petite gorge. La vis du bas (donc flèche du bas) l'empêche de se sortir. Il suffit donc de la deviser, puis de dégager l'axe en tirant l'ensemble vers le bas puis d'enlever la fiche .

On voit bien la vis, et la fiche à débrancher. On remplace par la nouvelle pédale on s'assure que c'est correctement fixé.

C'est terminé! :cheers: Le remontage est simple. On remontera dans l’ordre suivant:
Le cache et la boite à gants niveau des pieds conducteur. La console centrale. Le cache coté porte et les garnitures de colonne de direction.

On revisse le volant en faisant bien attention que le slipring est bien positionné, mais surtout que le repère du volant soit bien aligné avec celui de la colonne de direction. Passage délicat : on repose délicatement l'air bag en commençant par le rebrancher (ça serait balot d'oublier), ensuite une fois en place il va s’en-cliquer en appuyant dessus.

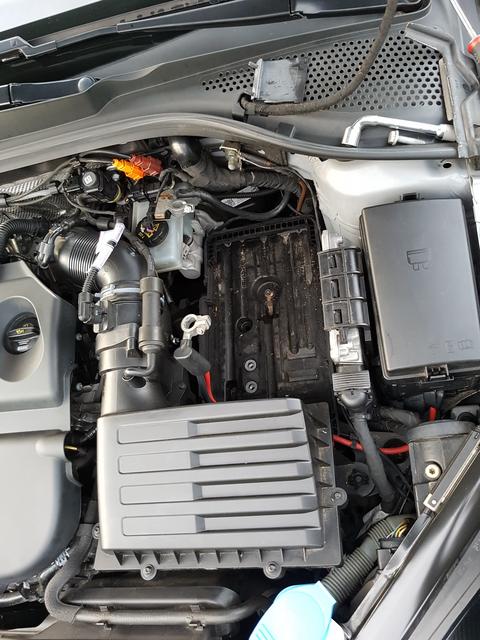

Enfin on va remonter dans le compartiment moteur la batterie (son support si déposé). la dernière étape étant de la rebrancher.

REMISE en route.
Quand vous allez remettre le contact, vous allez avoir droit à un arbre de noel et des alertes en tout genre, style "master alert" de Apollo 13.
C'est lié à la batterie, il faut recalibrer quelques capteurs. Tout d'abord démarrer la voiture, puis ensuite tourner le volant en buté de droite à gauche et aller faire un petit tour du quartier. le nombre de défauts va peu a peu diminuer. aA votre retour, coupez et rallumez le moteur, cela devrait régler le problème du star &stop si ce n’était déjà fait. Il peut être nécessaire de recalibrer la pression des pneus.

Il ne reste plus qu'a prendre rdv chez VW pour connecter le dernier câble (seul eux ont l'info ou le connecter, cela dépend de la version du moteur), et coder la licence à l'aide des codes contenus dans le petit livret.

Je remercie tous ceux qui m'ont donné un coup de main. Garret, Ruskov, GTR, Manu05 et d'autres.

Gregoo'z
Membre Bronze
Membre Bronze
Messages : 24
Enregistré le : 16 mars 2018, 10:49
Voiture : Golf VII GTI PERF

Re: [Tuto] montage regulateur vitesse

Message par Gregoo'z » 17 févr. 2019, 18:15

Parfait le tuto ca va bien m'aider.

tu as pas montré ou tu mettais le câble dans le calculateur ou je n'ai pas suivi tout :scratch: :scratch:

Avatar du membre
kw9
Membre Platinium
Membre Platinium
Messages : 5307
Enregistré le : 28 janv. 2017, 16:55
Voiture : FL 1.5 TSI 150 EVO DSG7 Carat Blanc Pur

Re: [Tuto] montage regulateur vitesse

Message par kw9 » 17 févr. 2019, 18:20

:welcom: Chapeau Grégory Alain, un très beau tuto. :Top:

Edit: Rectification. ;)
Modifié en dernier par kw9 le 18 févr. 2019, 15:33, modifié 1 fois.
Golf 7 Phase 2 1.5 TSI 150 EVO DSG7 Carat Blanc pur

alain48
Membre Silver
Membre Silver
Messages : 131
Enregistré le : 24 sept. 2014, 16:18
Voiture : golf7 confortline tdi150 & Golf7.5 Sound

Re: [Tuto] montage regulateur vitesse

Message par alain48 » 18 févr. 2019, 08:03

Gregoo'z a écrit :
17 févr. 2019, 18:15
Parfait le tuto ca va bien m'aider.

tu as pas montré ou tu mettais le câble dans le calculateur ou je n'ai pas suivi tout :scratch: :scratch:
Il y a une sacrée tartine, pas facile de tout assimiler d'un coup. ;)
La broche varie selon la motorisation. C'est une indication que seul le concessionnaire possède.
Un membre avait demandé à son concessionnaire le numéro précis de la broche. Ce qui lui a permis de la connecter.
Il faut de toutes façons passer par WV pour le codage.

Gregoo'z
Membre Bronze
Membre Bronze
Messages : 24
Enregistré le : 16 mars 2018, 10:49
Voiture : Golf VII GTI PERF

Re: [Tuto] montage regulateur vitesse

Message par Gregoo'z » 18 févr. 2019, 14:14

D'accord très bien il va me servir ce tuto je pense faire ça le mois prochain :Merci: :Merci:
Modifié en dernier par titi73 le 18 févr. 2019, 14:54, modifié 1 fois.
Raison : Merci de ne pas éditer ton message dans le but de citer le message précédent

Avatar du membre
Timjxl
Membre Bronze
Membre Bronze
Messages : 22
Enregistré le : 25 avr. 2019, 21:36
Voiture : Golf 7 gti performance
Localisation : Toulouse

Re: [Tuto] montage regulateur vitesse

Message par Timjxl » 19 mai 2019, 11:17

Super détaillé ton tuto !

Je me posais la question étant donné qu’il me manque seulement le câble à connecter (j’ai les commandes sur le volant et la pedale qui va bien , s’il etait pas possible de l’envoyer chez le CC comme cela sans la licence ?

Ou Si quelqu’un serais capable de le coder sans licence ?

alain48
Membre Silver
Membre Silver
Messages : 131
Enregistré le : 24 sept. 2014, 16:18
Voiture : golf7 confortline tdi150 & Golf7.5 Sound

Re: [Tuto] montage regulateur vitesse

Message par alain48 » 19 mai 2019, 12:55

Je ne sais pas. Il faudrait peut être faire une demande de licence chez WV?
J'ai toujours entendu dire qu'il fallait absolument posséder cette licence. Pour le codage, j'avais posé la question on m'avait expliqué que seul WV pouvait le faire. Mais en 4 ans les choses on sans doute changé.

Fabio
Membre Bleu
Membre Bleu
Messages : 14
Enregistré le : 07 août 2019, 15:25
Voiture : Golf 7 GTI PP

Re: [Tuto] montage regulateur vitesse

Message par Fabio » 07 août 2019, 16:55

Je viens apporter mon retour d’expérience sur le limiteur/régulateur en seconde monte sur ma golf GTI.
Mon véhicule vient aussi d’Allemagne, acheté d'occasion, Je suis passé par 2 concession qui ont pignon sur rue en Allemagne pour le faire monter via le kit officiel VW, résultat, aucun des deux n'as su le faire, ( le premier une histoire de palettes au volant, l'autre d'une cosse trop petite.. )une honte pour un accessoire vendu par VAG :evil: . Mais je suis du genre tenace, alors je me suis mis en tête de le monter moi-même...
D'après vag pour mon véhicule il n'est possible que de monter la commande au niveau des clignotants, mais moi je voulait la commande sur le volant :accord: .
Après des heures de recherche sur le net je vois deux sites allemand qui propose ceci, donc c'est possible :cheers: .
Dans la foulée achat de la commande sur e-bay et du kit regul sur ahw-shop. Le montage de la commande sur le volant m'as donner du fil à retordre, ensuite pour le reste ce n'est pas trop compliquer et au passage je tiens à féliciter alain48 pour son tuto :Top: .
Pour le fameux câble à brancher sur le pin du calculateur moteur j'ai trouvé le n° du pin avec Elsawin, pour info pin n°70 du connecteur T91, valable pour code moteur CHHA et CHHB.
Du coup pour la validation je suis allé en concession française, en 1/2 heure c'était fait .
Le régulateur et le limiteur fonctionne parfaitement, aucun code défaut au vag-com.
Je pense que les concessions sont très mal informé sur ce genre de modifications, même en Allemagne...
Résultat, on n'est jamais mieux servi que par soi-même !

Annonce publicitaire
Répondre

Retourner vers « Les tutoriels et DIY (Do It Yourself) »

Annonce publicitaire
