[TUTO] Remplacement feux arrières halogène V1 par LED FACELIFT DYNAMIC

Le meilleur du forum et les astuces, tout est rassemblé ici
Répondre
Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 1744
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13

[TUTO] Remplacement feux arrières halogène V1 par LED FACELIFT DYNAMIC

Message par Florian13 » 17 août 2017, 15:30

Bonjour à tous après l'installation des nouveaux feux à led de la facelift en remplacement des halogènes d'origine, je vais partager avec vous cette expérience.

Voici le lien des phares je les ai pris chez ce vendeur
http://www.ebay.fr/itm/172743686502

Voici le lien des modules pour les clignotant dynamique
https://www.audiamant.de/index.php/en/s ... -1274-html

Tout d’abord vous aurez besoin de quelques outils,

- Une clé allen pour démonté les 4 visses de la garniture du coffre.
- Une lampe témoin ça peut être utile.
- Un jeu de crochet (clips) pour le coffre y en a toujours qui vont être abimé. Ref 4A0867276B 0,68 cent l'unité, je n'ai pas la ref des plus grand.
- Le logiciel VCDS pour réaliser les codages.
- Une épingle à nourrice pour pouvoir enlever les câbles de l'ancienne cosse.
- Un fer à souder

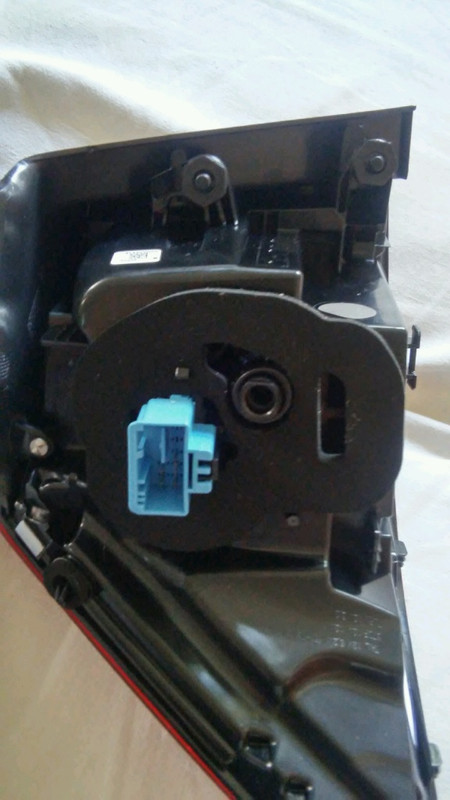

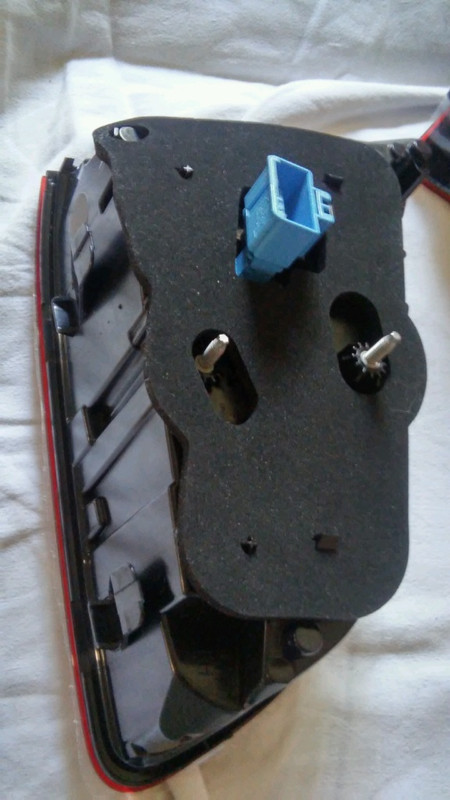

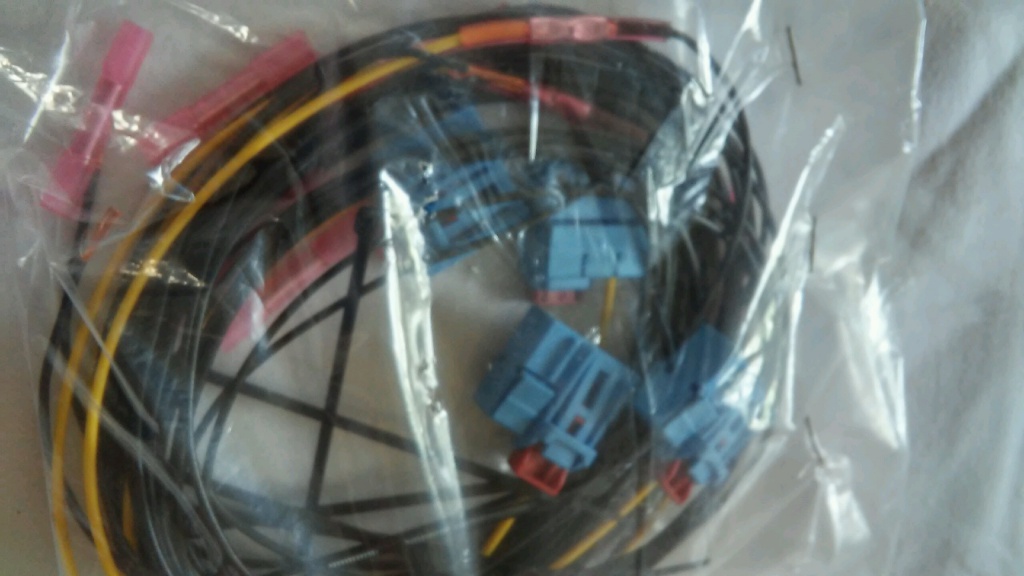

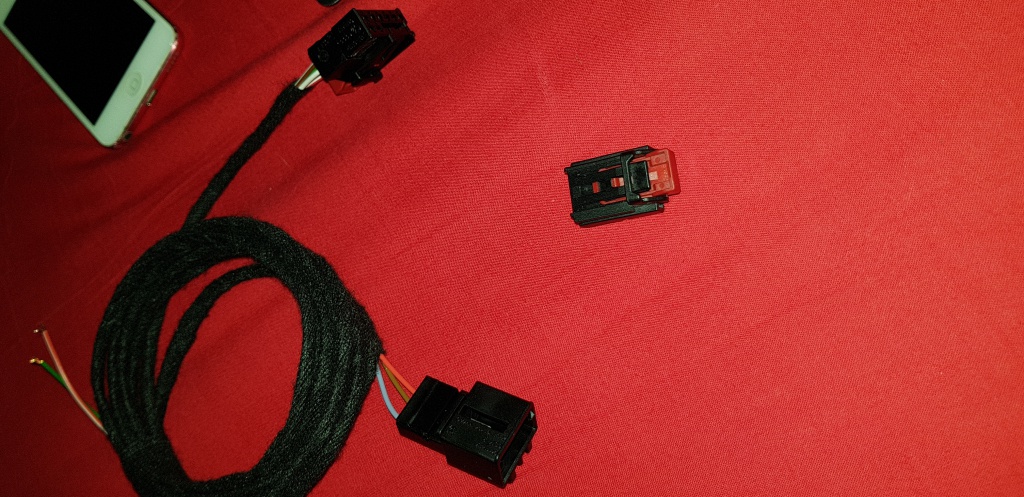

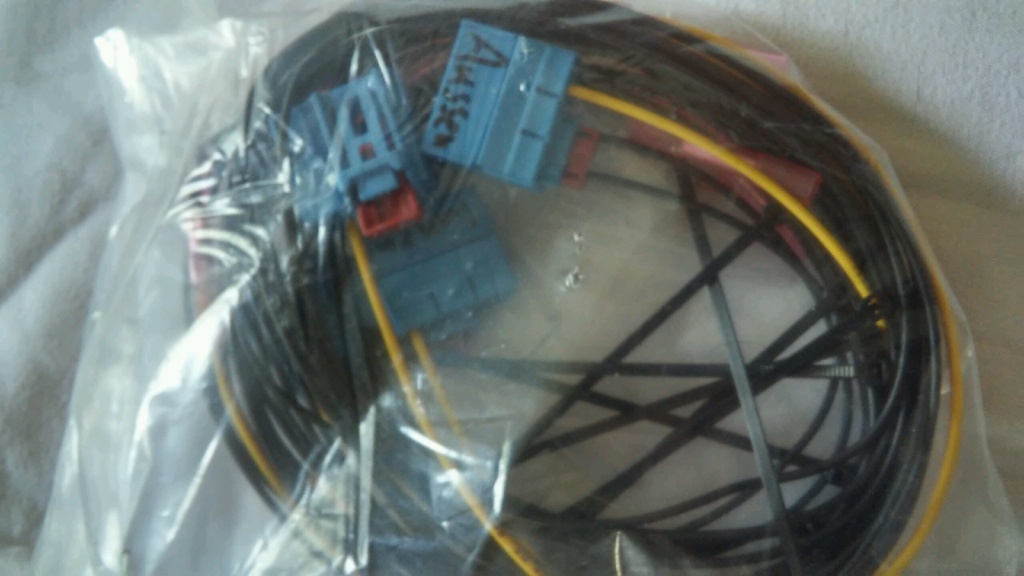

Voici le déballage:


Tout d’abord commencé par lire la notice d'installation, et comprendre quel câble correspond d’où si avec la notice vous ne comprenez pas l'utilité de la lampe témoin. Une fois ceci repéré, prendre l’épingle à nourrice, l'inséré dans l'endroit que je vous montre sur la photo, et pousser, si rien ne sort répéter le geste dans l'emplacement du bas, sans trop forcé ça devrai venir, une fois que vous avez ça vous devez vous retrouvez avec ceci l'ancienne cosse enlever, plus les câbles apparent.

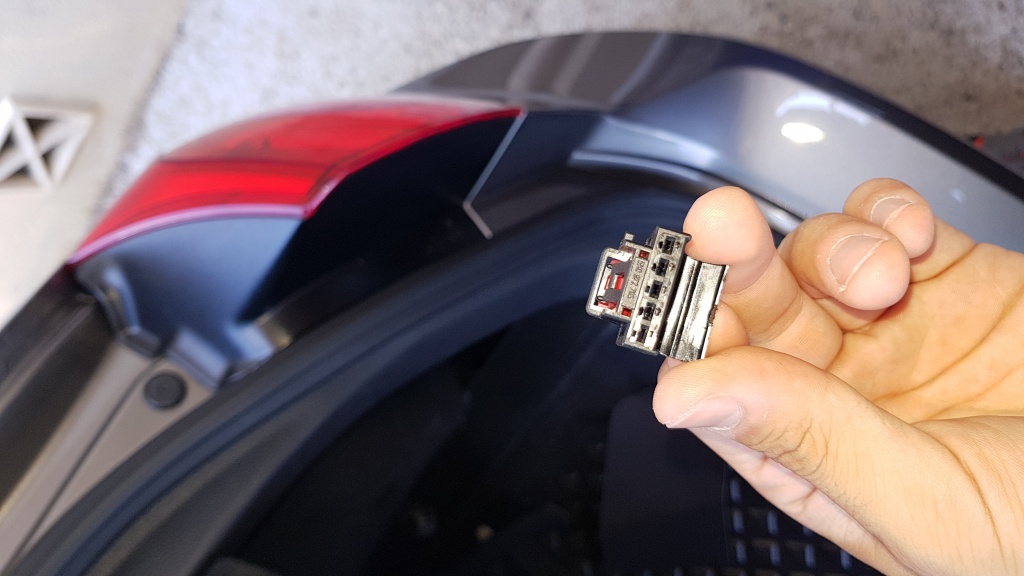

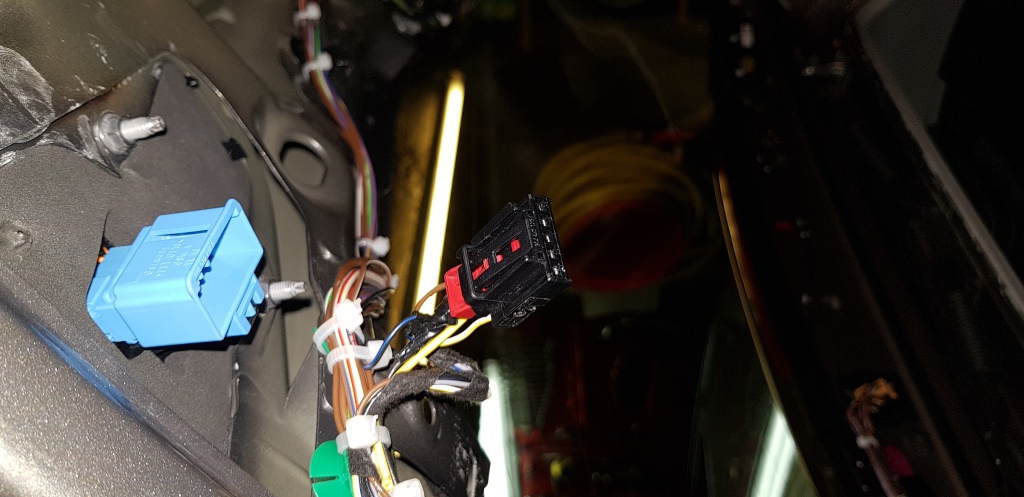

Arrivé ici, il est important de bien se repéré, le vendeur fournit les nouvelles cosses, et il y écrit dessus au marqueur, ou les placés, (partie intérieure, ou partie extérieur) soyez assez vigilant sur ça, maintenant sur votre notice il est indiqué ou chaque câbles va, je vais essayer de vous aider plus précisément en espérant que chacun est les mêmes couleurs que moi.

Pour la partie gauche intérieur donc partie HAYON,

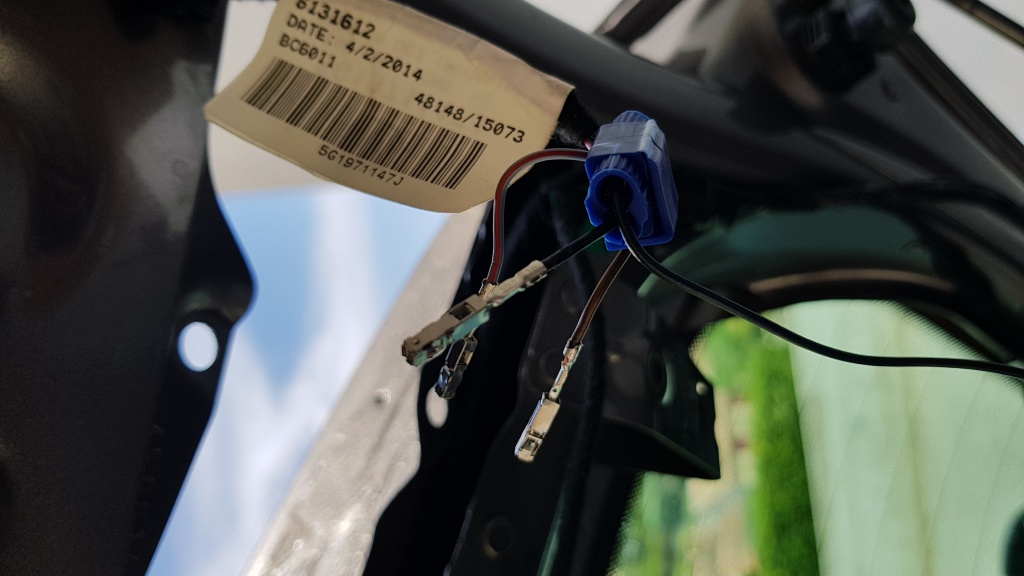

Le fil marron qui est la masse vous l'avez enlevé dans la cosse d'origine à l'emplacement numéro 2 il sera à mettre dans la nouvelle au numéro 3,
Le fil gris et noir qui est le fil du feu de position vous l'avez enlevé dans la cosse d'origine à l'emplacement numéro 1 il sera a inséré dans la nouvelle cosse à l'emplacement numéro 4 à côté de la masse. :!: :!: :!: Garder un œil sur ce fil il y aura un pontage à faire sur celui-ci.
Le fil noir et bleu qui était dans l'emplacement numéro 4 qui est la marche arrière, est à inséré dans la nouvelle cosse à l'emplacement numéro 6.
Le fil blanc et jaune qui était dans l'emplacement numéro 5 qui est l'antibrouillard est à inséré dans la nouvelle cosse à l'emplacement numéro 7
Dans le colis des phares vous aurez 4 câbles jaune fournit ils sont importants par exemple dans la nouvelle cosse vous devez inséré un premier câble jaune dans l'emplacement numéro 8 il sera a ponter sur la partie extérieur.


Pour la partie gauche extérieur
Le fil marron se met dans l'emplacement numéro 3 (masse)
Le fil jaune s'insère à côté à l’emplacement numéro 4 (position) qui est à ponté au même endroit sur la partie hayon pour avoir la continuité en position. :!: :!: :!:


IL FAUDRA RÉPÉTER PAREIL POUR LA PARTIE DROITE

Une fois le tout bien enclenché vous pouvez démonté l'ancien phare et poser le nouveau, et clipsé la nouvelle cosse dans son emplacement. Vous obtiendrez ceci

Enfin pour la partie extérieure

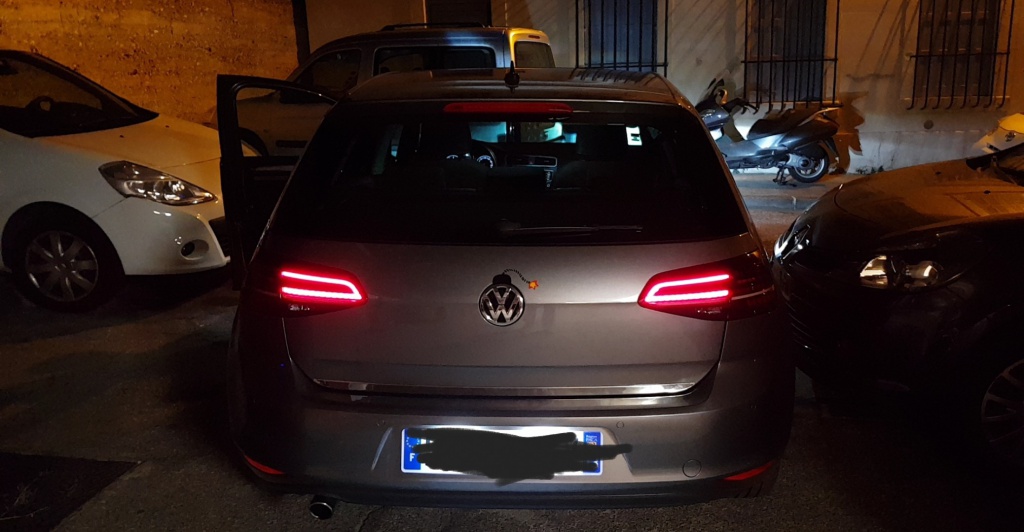

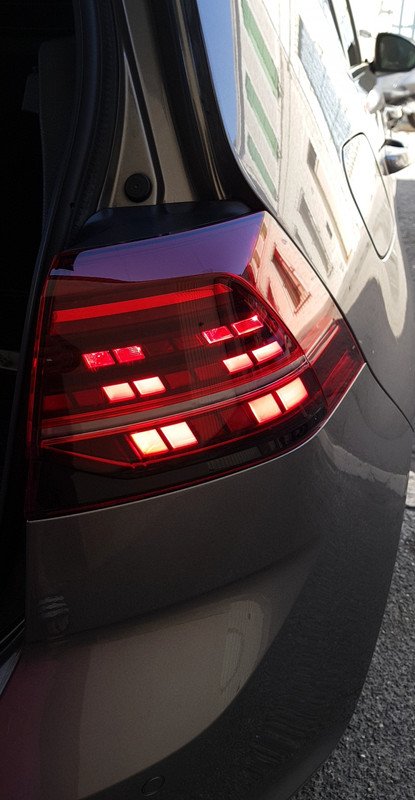

Vue que les phares ne sont pas encore codés j'obtenais ça en position, ce qui est normal car rien n'est codé,

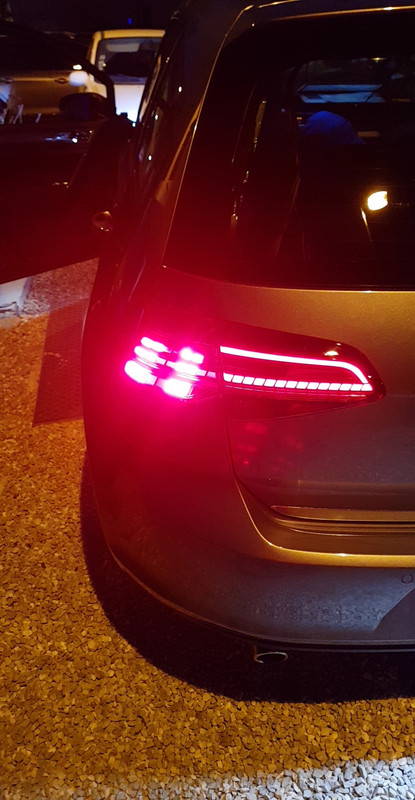

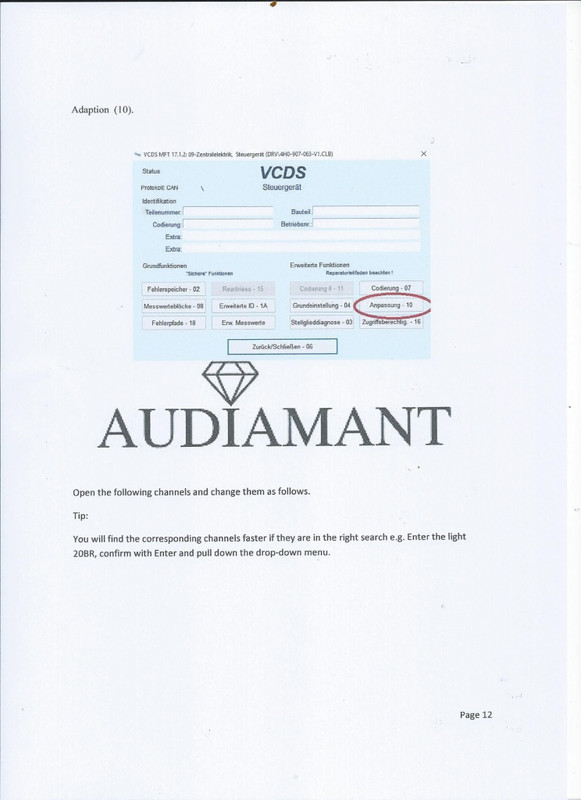

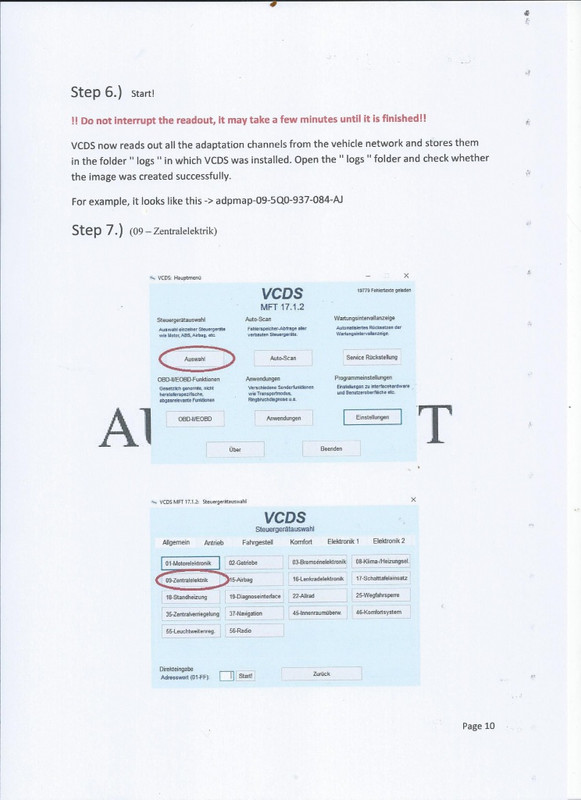

Lorsque j'ai commencé à codé j'ai obtenu ceci je vais vous expliquer la procédure à suivre

J'ai oublié les 2 câbles dont je vous ai parlé plus haut, qu'il faut ponter sur le hayon (feu de position) une fois le tout effectué vous obtiendrez ceci.

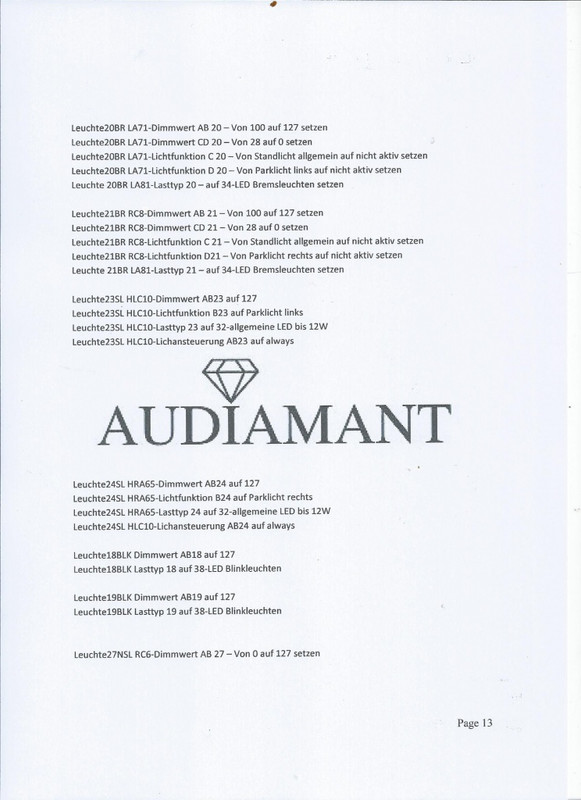

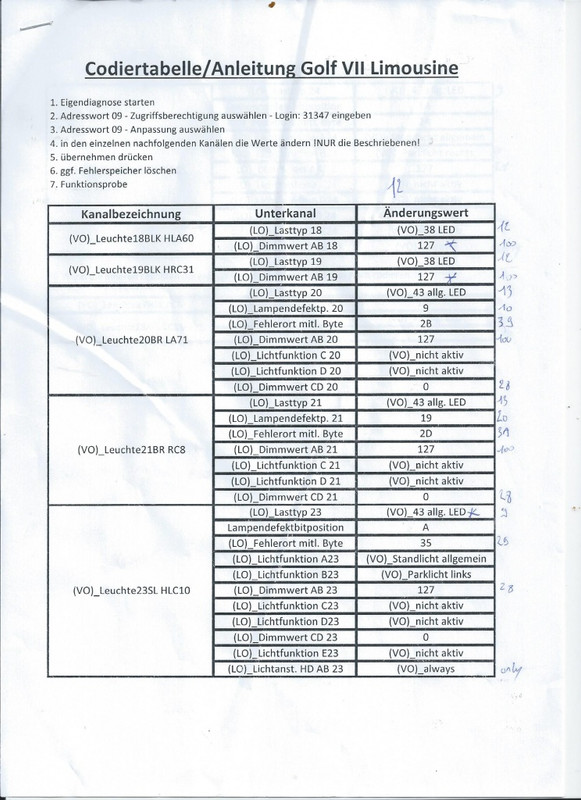

VOICI LES CODAGES POUR LES HALOGÈNES, IL Y A QUELQUES LIGNES EN PLUS QUE CEUX QUI VIENNENT DES LED D'ORIGINE.

Pour certains codages vous verrez une étoile * à coté j'ai remis la version d'origine écrite au stylo à coté de la nouvelle valeur, c'est @francky93 qui m'a demandé de le faire car on aura pas la différence d'intensité entre la partie hayon et partie extérieur.

Pour ceux qui viennent des halogènes phase 1 et qui voudrai directement avoir feux OEM et clignotant dynamique avec le module de AUDIAMANT sachez une chose, avec ce module plug and play vous n'aurez besoin d’effectuer aucun pontage de fil, ou changement de cosses c'est ultra simple, je vais essayé de vous expliquer,

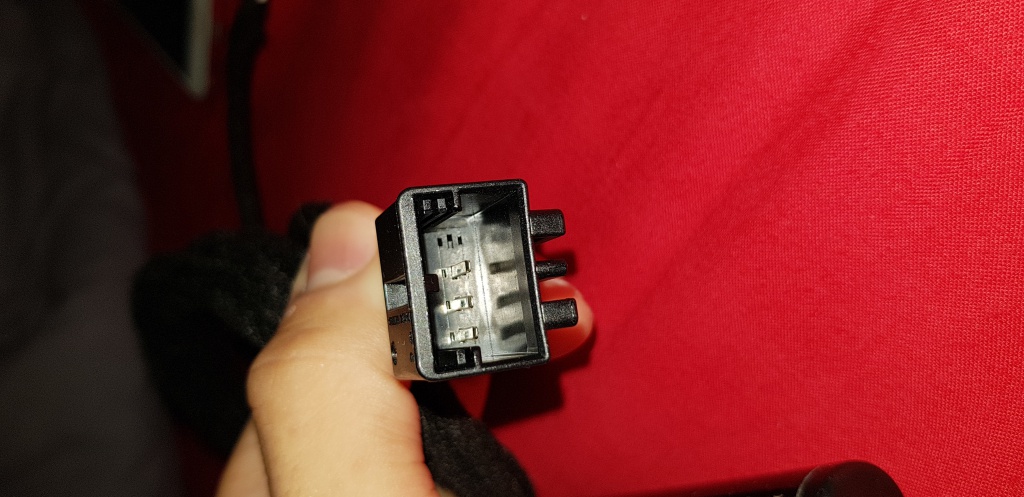

Tout d'abord voilà à quoi ça ressemble

Comme vous voyez ces modules sont assez discret et reprennent parfaitement les cosses d'origine phase 1 ce qui implique pour ceux qui aurait fait la même modif que moi au début avec le changement de cosses de revenir au cosses d'origine car le module à les nouvelles cosses en sortie pour se mettre parfaitement dans les nouveaux feux, vous verrez la cosse d'origine ci dessous.

Vous avez aussi remarqué les 2 fils vert et rouge dénudé, c'est tout simplement le module qui reprend le fil position manquant sur la partie extérieur et clignotant manquant sur la partie intérieur, donc pas besoin de pontage, le branchement est assez simple, il suffit de brancher les cosses dans les modules jusque là rien de plus simple et de brancher le module aux feux, ensuite sur chacun des modules vous aurez les 2 fils rouge et vert apparent, c'est très simple, je vous conseille avant de souder ou autre de faire des test pour vois si vos feux marchent bien que vous ayez bien remis les fils dans les bons troues des cosses, une fois le test concluent, souder le fil rouge de la partie intérieur avec le fil rouge de la partie extérieur et pareil pour le vert et ça de chaque côté, en gros la partie gauche doit être souder ensemble, et la partie droite ensemble, ensuite nous allons passer au codage je vous joint la feuille des codages.
Il y a 2 ou 3 lignes que je n'ai pas réussi à trouver mais qui n'ont pas empêcher le bon fonctionnement des clignotant.

Voici une vidéo du résultat, certains m'ont dit qu'il les trouvent plus rapide qu'a l'origine mais que c'était pas très choquant.
Modifié en dernier par Florian13 le 18 mars 2018, 18:10, modifié 10 fois.

Annonce publicitaire
Avatar du membre
titi73
Modérateur
Modérateur
Messages : 25858
Enregistré le : 08 mars 2014, 20:32
Voiture : Golf VII 3p Carat 1.4 TSI 140 ACT 6M
Localisation : Savoie 73

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par titi73 » 17 août 2017, 15:56

:Moderateurs: , merci pour ce début, tu peux donner la référence OEM des clips éventuellement.
J'ai édité le titre pour que ça soit plus parlant.
Golf VII 3p Carat TSi 140 ACT 6M Reflet Argent Métallisé pack Sport, pack Techno, TO, ext gtie +3a/100mkm, alarme et la galette !

The titi73's topic

Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 1744
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Florian13 » 19 août 2017, 20:28

Tuto rapidement mis à jour, il me reste quelques détails mais vraiment léger, le plus gros y est.

Avatar du membre
Thomas
Administrateur du site
Administrateur du site
Messages : 1263
Enregistré le : 11 mai 2012, 19:20
Localisation : Ile de France

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Thomas » 20 août 2017, 09:51

Merci pour ton tutoriel intéressant :coucou:

Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 1744
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Florian13 » 20 août 2017, 11:57

Au plaisir tant que ça aide, je suis content.

En ligne
Avatar du membre
Golf24Carat
Membre Platinium
Membre Platinium
Messages : 5046
Enregistré le : 09 janv. 2015, 22:21
Voiture : Golf 7 TDi 105Ch Carat

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Golf24Carat » 21 août 2017, 23:14

:coucou: Ruskov1300444

À toute hasard tu saurais se qu'il y a à faire sur une G7 ph1 équipé d'origine des feux arrière à LED?
Golf 7 Carat Gris Limestone, Alarme, Galette, Xenon, Sièges chauffant, Retrofit DM1 --> DP3, ...

Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 1744
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Florian13 » 22 août 2017, 00:30

C'est exactement pareil changer les anciennes cosses par les nouvelles il n'y a pas à ponter le fil position du hayon a la partie extérieur et 4 5 lignes de codages en moins et sûrement les couleurs des câbles qui diffèrent.

Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 1744
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Florian13 » 23 sept. 2017, 14:07

Salut à tous j'ai mis à jour le tuto, avec quelques photos en plus et la references des clips OEM, puis comme indiqué ces feux ne dispose pas des clignotants à défilement, même si on achète le module, ils ne sont pas prévue à cet effet, je vais donc surement les mettres en vente bientôt, pour acheter ceux avec le module certes plus cher mais ils auront l'option.

Avatar du membre
Manly
Membre Bronze
Membre Bronze
Messages : 83
Enregistré le : 30 juil. 2017, 18:58
Voiture : Golf 7

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Manly » 23 sept. 2017, 15:23

Tiens moi au courant Ruskov

wamba
Membre Bronze
Membre Bronze
Messages : 66
Enregistré le : 20 juil. 2017, 10:32
Voiture : golf 7 facelift confortline

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par wamba » 24 sept. 2017, 21:58

voila les modules qui te faut pour avoir le clignotant dynamique , pas besoin de vendre tes feux
https://audiamant.de/index.php/de/shop- ... -1274-html

Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 1744
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Florian13 » 25 sept. 2017, 00:29

Si tu regardes sur le lien que j'ai fournir pour acheter les feux cela ne dispose pas de la fonction clignotant a défilement, et tout les vendeurs de module pour facelift etc quand je leur parle en allemand sur eBay en leur donnant le lien de mon achat me dise aucun module marchera sur ces feux, je ne voie même pas comment l'installer dailleurs.

wamba
Membre Bronze
Membre Bronze
Messages : 66
Enregistré le : 20 juil. 2017, 10:32
Voiture : golf 7 facelift confortline

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par wamba » 25 sept. 2017, 21:20

les feux n'ont rien a voir avec le clignotant dynamique ce sont les même feux que tu a qui gère ça , il y a que une seul référence pour ses feux
soit tu fait une installation d'origine jusqu’à la central et avec le codage spécifique ou bien juste une petite modif au niveau des connecteur des feux avec les modules pour géré le clignotant dynamique
tu peut contacté audiamant pour avoir plus de précision

En ligne
Avatar du membre
stef816
Membre Platinium
Membre Platinium
Messages : 11762
Enregistré le : 06 avr. 2015, 23:50
Voiture : Golf 7 R Blanc Oryx
Localisation : 95

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par stef816 » 25 sept. 2017, 23:06

:Merci:
Golf 7 R Blanc Oryx --> Mon Topic

Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 1744
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Florian13 » 26 sept. 2017, 10:43

Niquel je vais me renseigner, et toi tu serai un peu plus me donner des explications en détails ?

wamba
Membre Bronze
Membre Bronze
Messages : 66
Enregistré le : 20 juil. 2017, 10:32
Voiture : golf 7 facelift confortline

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par wamba » 26 sept. 2017, 18:01

Ruskov1300444 a écrit :
26 sept. 2017, 10:43
Niquel je vais me renseigner, et toi tu serai un peu plus me donner des explications en détails ?
désolé j'ai pas reçu ma golf pour le moment , encore un petit mois d'attente
le peut de renseignement que j'ai je l'ai eu sur un forum allemand
voila le lien si ça t’intéresse
http://www.golf7freunde.de/index.php/Th ... hten-2017/

http://www.golf7freunde.de/index.php/Th ... C3%BCsten/
Modifié en dernier par wamba le 23 oct. 2017, 10:59, modifié 1 fois.

Avatar du membre
stevs7
Membre Silver
Membre Silver
Messages : 120
Enregistré le : 20 oct. 2017, 23:27
Voiture : golf 7 facelift R-Line 1.4 Tsi dsg 7
Localisation : Belgique

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par stevs7 » 21 oct. 2017, 23:31

je regrette de pas les avoir mis, surtout que ça coutait pas cher, j'ai voulu les rajouter sur ma commande mais c'était deja trop tard :(
je pense que je ferai cette modif! Bien entendu faut d'abord que ma golf arrive haha!
Maintenant la question que je me pose, c'est que vu que c'est une facelift que je vais avoir, equipé de feu arrière led, aurai-je besoin du module pour que les clignotants soient dynamiques?? Ou ça ira juste en remplaçant les feux? :scratch:
Si quelqu'un peut m'éclairer la dessus…
Golf 7 1,4 TSI R-line indium grey dsg7

En ligne
Avatar du membre
Golf24Carat
Membre Platinium
Membre Platinium
Messages : 5046
Enregistré le : 09 janv. 2015, 22:21
Voiture : Golf 7 TDi 105Ch Carat

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Golf24Carat » 22 oct. 2017, 23:27

:coucou: Stevs7
Je pense que tu auras la réponse dans la notice de la G7 ph2 ci dessous ;)
Il me semble que non ;)

Voici les notices avec les références des kit officiel Volkswagen:

Pour Golf 7 phase1 Kit transformation Halogène vers LED fixe phase1: 5G1052200D // 5G0 052 400 A
https://shops.volkswagen.com/de_DE/web/ ... Z:Category
Notice: https://shops.volkswagen.com/assets/MAS ... NG_002.pdf


Pour Golf 7 phase2 Kit transformation LED vers LED dynamique phase 2: 5G1052200C // 5G0 052 400
https://shops.volkswagen.com/de_DE/web/ ... Z:Category
Notice: https://shops.volkswagen.com/assets/MAS ... NG_002.pdf



Puis des petites videos pour comparer les feux arrière de la G7 ph1 avec ceux de la ph2:
https://www.youtube.com/watch?v=iqM_G849ifc
https://www.youtube.com/watch?v=GRXJeYAxZCI
https://www.youtube.com/watch?v=e4QRwGOU5rU
Golf 7 Carat Gris Limestone, Alarme, Galette, Xenon, Sièges chauffant, Retrofit DM1 --> DP3, ...

Avatar du membre
stevs7
Membre Silver
Membre Silver
Messages : 120
Enregistré le : 20 oct. 2017, 23:27
Voiture : golf 7 facelift R-Line 1.4 Tsi dsg 7
Localisation : Belgique

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par stevs7 » 23 oct. 2017, 13:47

:coucou: golf24carat merci pour ta rep, je vais essayer de comprendre tout ça :D
Google traduct avec l’allemand c’est pas terrible haha!! Bonne journée :Top:
Golf 7 1,4 TSI R-line indium grey dsg7

En ligne
Avatar du membre
Golf24Carat
Membre Platinium
Membre Platinium
Messages : 5046
Enregistré le : 09 janv. 2015, 22:21
Voiture : Golf 7 TDi 105Ch Carat

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par Golf24Carat » 23 oct. 2017, 21:55

De rien ;)
"Das Auto" voila pourquoi l'allemand :D :D
Rassure toi la notice ^^^ a une partie en français ;)
Le site est effectivement en allemand mais il ne donne pas d'information particulière concernant le montage.
Mais avec Google traduction la page du site est très largement compréhensible. ;)
Golf 7 Carat Gris Limestone, Alarme, Galette, Xenon, Sièges chauffant, Retrofit DM1 --> DP3, ...

Avatar du membre
stevs7
Membre Silver
Membre Silver
Messages : 120
Enregistré le : 20 oct. 2017, 23:27
Voiture : golf 7 facelift R-Line 1.4 Tsi dsg 7
Localisation : Belgique

Re: [TUTO] Remplacement feux arrières halogène V1 par LED FACELIFTT

Message par stevs7 » 23 oct. 2017, 22:05

:Top: j’avais pas vu, parfais!!! Plus qu’a Attendre qu’elle arrive :D
Je suis tellement pressé de l’avoir que je regarde déjà tout ce que je vais faire dessus avant même qu’elle soit la hahaha... je vais le calmer un peu et attendre patiemment :D
Merci en tout cas !!!
Golf 7 1,4 TSI R-line indium grey dsg7

Annonce publicitaire
Répondre

Retourner vers « Les tutoriels et DIY (Do It Yourself) »

Annonce publicitaire
