[TUTO] Retrofit - Caméra de recul OEM

Le meilleur du forum et les astuces, tout est rassemblé ici
Tortellini49
Membre Bronze
Membre Bronze
Messages : 64
Enregistré le : 29 janv. 2018, 08:33
Voiture : Golf 7 Sportsvan 1.4 TSI

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Tortellini49 »

attention les lignes dynamique sur les camera chinoise ne fonctionnent pas comme les vrai de chez VW.
elles ne détectent pas les mouvements du volant. Les lignes bougent selon les déplacements de la voiture ce qui veut dire que si tu es à l'arret et que tu tournes le volant les lignes ne bougent pas.
Il y a une grosse latence entre le déplacement de la voiture et le déplacement des lignes.

regarde cette video pour exemple :

https://www.youtube.com/watch?v=RmyFYWjkFhI
Golf 7 Sportsvan 1.4 TSI 150Ch DSG7 + E85 @180Ch

Annonce publicitaire
Avatar du membre
Aguilo
Membre Bronze
Membre Bronze
Messages : 80
Enregistré le : 18 sept. 2018, 18:55
Voiture : Golf GTI Performance
Localisation : Neupré, Liège, Belgique

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Aguilo »

Salut à tous,

Connaissant le manque de fiabilité des caméras en logo rotatif et n'ayant pas envie de faire comme tout le monde ( :)), je pense faire un montage de caméra identique à celui que j'avais fait sur ma Leon 5F, à savoir une camera dans le pare chocs, entre les éclairages plaque.

Pour effectuer ce montage, j'ai besoin de m'alimenter sur le fil des feux de recul.

Sur la Léon, il passait dans l'aile arrière gauche et était de couleur noire avec une ligne bleue.

Quelqu'un peut il me dire si il est de la même couleur et si il passe au même endroit ?

:Merci:
Golf VII GTI 5p Performance 2016
➡️ici⬅️

Fabio
Membre Bronze
Membre Bronze
Messages : 46
Enregistré le : 07 août 2019, 15:25
Voiture : Golf 7 GTI PP

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Fabio »

Je pense que ça va etre compliqué car le feu de recul est sur le hayon, en tout cas moi je me suis piqué à ce niveau pour mon branchement.

@Tortellini49,
Ok, donc ça fonctionne avec un capteur gyroscopique au niveau de la caméra ? :scratch:
Modifié en dernier par titi73 le 30 oct. 2019, 21:16, modifié 1 fois.
Raison : Fusion de 2 messages successifs

Avatar du membre
Aguilo
Membre Bronze
Membre Bronze
Messages : 80
Enregistré le : 18 sept. 2018, 18:55
Voiture : Golf GTI Performance
Localisation : Neupré, Liège, Belgique

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Aguilo »

Sur la Léon aussi le feu de recul est sur le hayon, mais la tresse qui va au hayon passe dans l'aile arrière ;)
Modifié en dernier par titi73 le 30 oct. 2019, 21:16, modifié 1 fois.
Raison : citation inutile
Golf VII GTI 5p Performance 2016
➡️ici⬅️

Tortellini49
Membre Bronze
Membre Bronze
Messages : 64
Enregistré le : 29 janv. 2018, 08:33
Voiture : Golf 7 Sportsvan 1.4 TSI

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Tortellini49 »

@Fabio , Je sais pas exactement, mais vu que ca ne détecte pas les mouvements du volant il ne faut pas s'attendre à un super résultat.
Modifié en dernier par titi73 le 30 oct. 2019, 21:17, modifié 1 fois.
Raison : citation inutile
Golf 7 Sportsvan 1.4 TSI 150Ch DSG7 + E85 @180Ch

Showail
Membre Bleu
Membre Bleu
Messages : 12
Enregistré le : 17 nov. 2018, 15:11
Voiture : Golf 7

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Showail »

@Aguilo


Suffit de percer à l'endroit où tu veux la mettre, tu devras enlever le câche du coffre, tu fait aller les câbles d'alimentation jusqu'à l'autoradio et vidéo aussi (tu prend le + (câble rouge) et le - (câble brun)). Tu achètes un câble qui transforme le coaxial en 2 pin ça peut se trouver facilement. Prend également un câble avec un fusible pour la protéger prend un petit de 7.5A ou moins.

Tu as des caméras qui ont un circuit imprimé à l'intérieur, dans celle-ci tu auras un câble à brancher sur le feux de recul (en gros, c'est pas magique, la caméra consomme du courant uniquement quand le signal du feux de recul est alimenté), suffit de se brancher sur la prise dans le hayon comme expliqué dans les pages précédente c'est facile ... Ca te coutera un prix dérisoire et tu pourras avoir une excelente qualité ...

Si tu n'a pas le troisième câble moi je mettrais un relais 12V ça coute rien et ça fonctionnera impec. J'ai peur que l'OBD crie car tu consomme trop de courant sur le feux de recul (mais c'est à tester, j'ai surement tord) si tu ne fais pas comme ça.

VW a simplement transformer la bête fiche coaxial en 2 pin, c'est des petits malin ...
Modifié en dernier par titi73 le 30 oct. 2019, 21:18, modifié 1 fois.
Raison : citation inutile

Avatar du membre
Aguilo
Membre Bronze
Membre Bronze
Messages : 80
Enregistré le : 18 sept. 2018, 18:55
Voiture : Golf GTI Performance
Localisation : Neupré, Liège, Belgique

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Aguilo »

J'ai déjà fait ce montage plusieurs fois sur Leon 5F :lol!: j'ai déjà des adaptateurs coax/fakra prêts etc... Ma question était seulement de savoir si quelqu'un sait ou passe le fil des feux de recul dans l'habitacle pour ne pas devoir tirer un fil du hayon, car passer par les gaines techniques au niveau du toit c'est loin d'être une partie de plaisir...
Golf VII GTI 5p Performance 2016
➡️ici⬅️

Avatar du membre
Ouzbek39
Membre Silver
Membre Silver
Messages : 155
Enregistré le : 04 janv. 2019, 20:26

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Ouzbek39 »

@Showail,

Merci pour ta réponse,
Ici apparement sur le schéma il y’a du +12 permanent du négatif et du positif de caméra? Fils 4-5-13 du schéma mit sur la page précédente?
Merci pour les explications
Modifié en dernier par titi73 le 12 nov. 2019, 04:57, modifié 1 fois.
Raison : Citation inutile

Avatar du membre
Ouzbek39
Membre Silver
Membre Silver
Messages : 155
Enregistré le : 04 janv. 2019, 20:26

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Ouzbek39 »

Bonjour à tous,

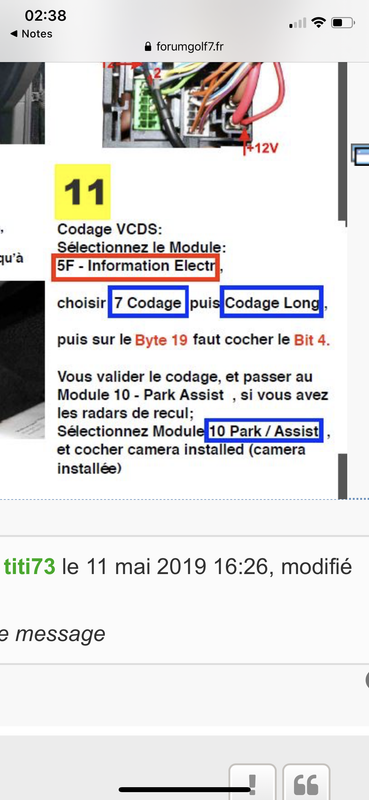

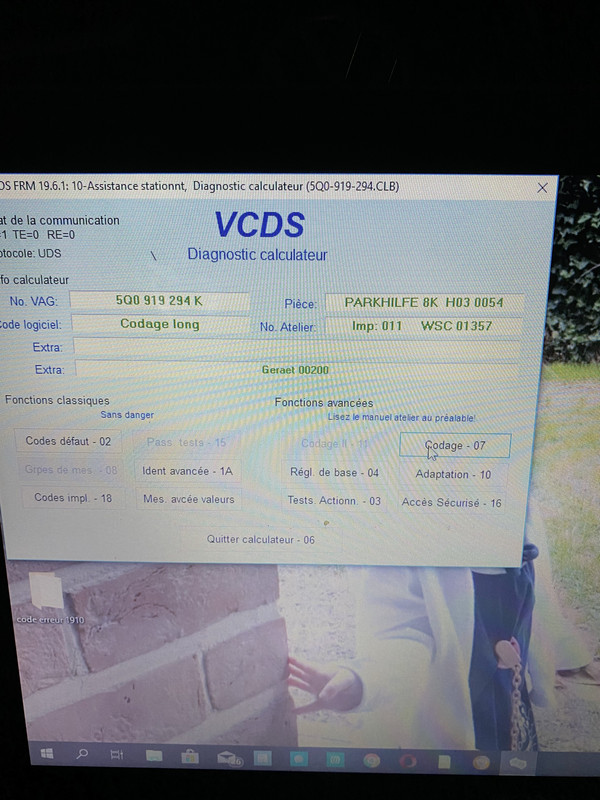

J ai installer ma caméra de recul, j ai effectuer le premier codage byte 19 bit 4
Mais le deuxième
En Park assist cocher caméra de recul je le trouve un pas.

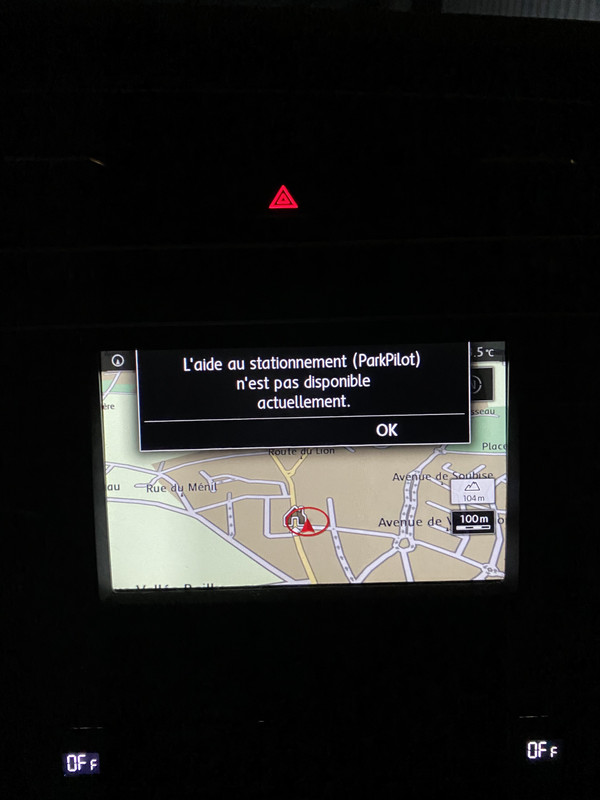

Du coup il mets mon radar de recul en défauts je ai le son mais plus là photos de la voiture sur l écran il et est mit PDC en défauts.
Avez vous une solution svp ?
Merci





killa1400
Membre Bronze
Membre Bronze
Messages : 24
Enregistré le : 22 oct. 2019, 22:38
Voiture : GOLF 7 1.6 TDI HIGHLINE

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par killa1400 »

salut,

tu aurais lien ou tu as acheté la caméra ( le kit).


merci

Fabio
Membre Bronze
Membre Bronze
Messages : 46
Enregistré le : 07 août 2019, 15:25
Voiture : Golf 7 GTI PP

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Fabio »

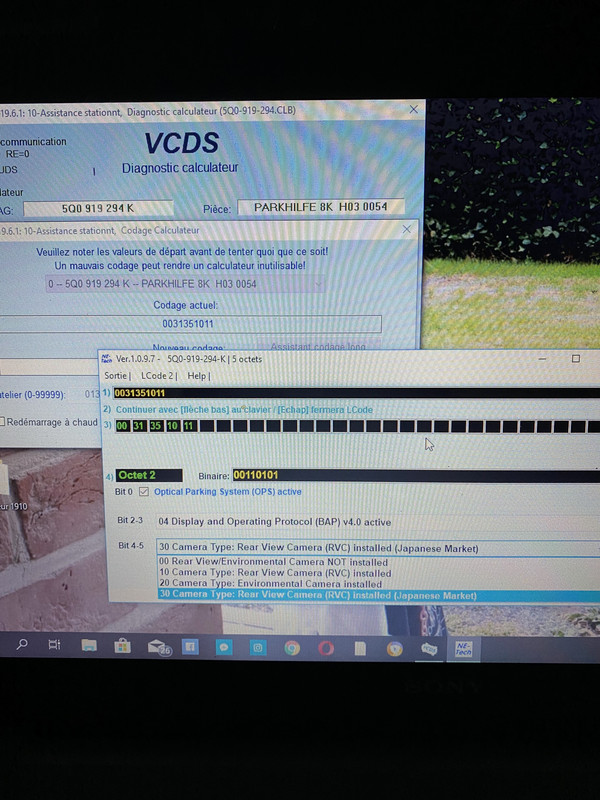

Sur une de tes photos tu as la ligne : 10 camera type : rear view camera (RVC) installed.
C'est cette ligne qu'il faut valider pour le codage du module Park assist.

Avatar du membre
Ouzbek39
Membre Silver
Membre Silver
Messages : 155
Enregistré le : 04 janv. 2019, 20:26

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Ouzbek39 »

@fabio c est ce que j ai fait mais sans succès

Tortellini49
Membre Bronze
Membre Bronze
Messages : 64
Enregistré le : 29 janv. 2018, 08:33
Voiture : Golf 7 Sportsvan 1.4 TSI

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Tortellini49 »

Pour moi tu n'es pas dans le bon module.
Il faut aller dans le module 37-navigation

https://m.youtube.com/watch?v=fJOC39JuYEc
Golf 7 Sportsvan 1.4 TSI 150Ch DSG7 + E85 @180Ch

Tortellini49
Membre Bronze
Membre Bronze
Messages : 64
Enregistré le : 29 janv. 2018, 08:33
Voiture : Golf 7 Sportsvan 1.4 TSI

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Tortellini49 »

Finalement je crois que j'ai dis une bêtise...

J'ai effectivement fait comme toi sur la mienne...

Étrange que ça ne fonctionne pas
Golf 7 Sportsvan 1.4 TSI 150Ch DSG7 + E85 @180Ch

Avatar du membre
Ouzbek39
Membre Silver
Membre Silver
Messages : 155
Enregistré le : 04 janv. 2019, 20:26

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Ouzbek39 »

J ai trouver d ou venait mon erreur j avais inverser deux fiches sans pensé qu il n y avait pas de sens. je vous remercie


Steff92
Membre Bleu
Membre Bleu
Messages : 4
Enregistré le : 04 juil. 2017, 23:57
Voiture : Golf 7 1.2 Tsi ConfortLine

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Steff92 »

Bonjour,
Je suis actuellement de monter une caméra de recul sur mon véhicule mais j'ai juste un problème au niveau du câblage. Si j'ai bien suivi en partie avant les fils se branchent en voie 6 et 12 du radionav mais en partie arriere j'ai 2 fils dont je ne connais pas le branchement. Si quelqu'un peut m'orienter ?

Merci








Avatar du membre
Florian13
Membre Platinium
Membre Platinium
Messages : 2195
Enregistré le : 23 oct. 2016, 10:43
Voiture : GOLF 7 1.2 TSI 105 CUP
Localisation : 13
Contact :

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Florian13 »

C'est une caméra Lowline ? Normalement après avoir branché tes deux câbles tu as un + plus un fil marche arrière a connecté sur le côté droit

Steff92
Membre Bleu
Membre Bleu
Messages : 4
Enregistré le : 04 juil. 2017, 23:57
Voiture : Golf 7 1.2 Tsi ConfortLine

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Steff92 »

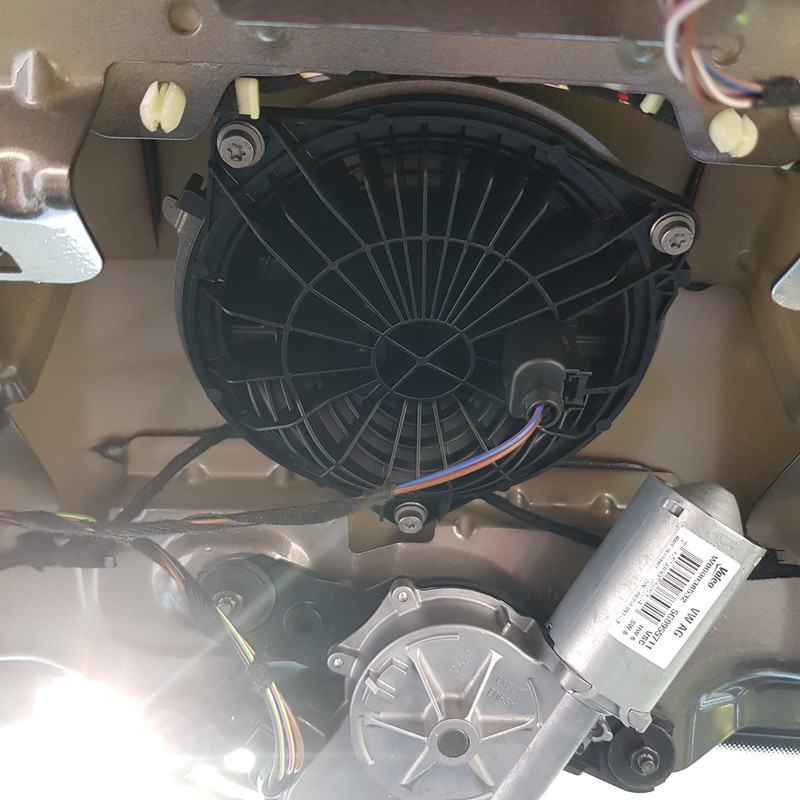

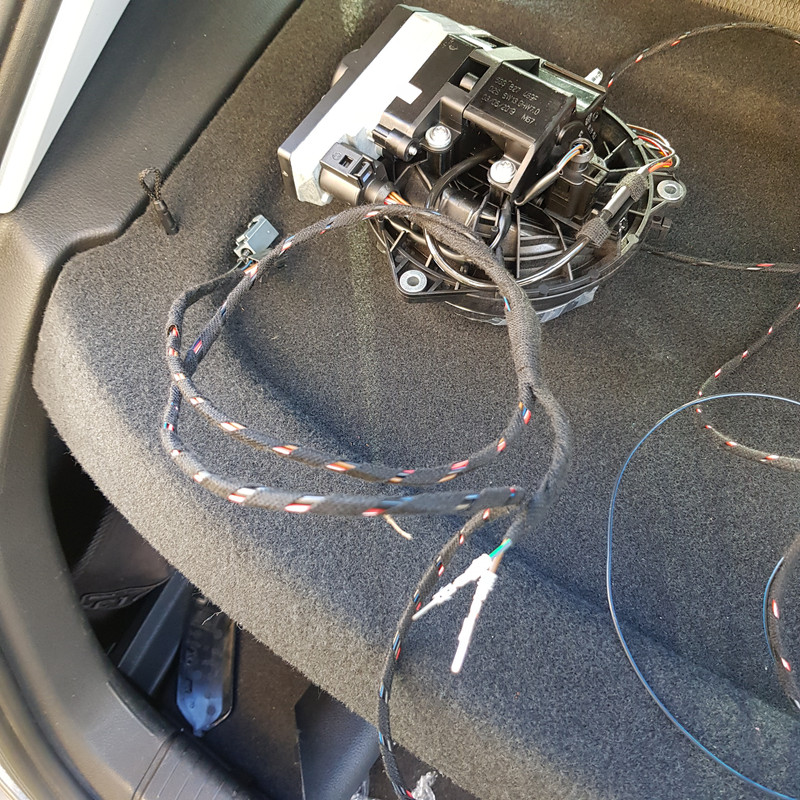

Normalement c'est une caméra Lowline. La ref sur la pièce est 5G0 827 469F.
Pour le branchement sur la marche ar pas de problème c'est un fil qui est positionné en milieu de faisceau mais les deux câbles que tu me dit de brancher, tu les branches sur quoi ? Le connecteur qui était sur l'ancien système d'ouverture en respectant le code couleur des fils ?
Merci

Tortellini49
Membre Bronze
Membre Bronze
Messages : 64
Enregistré le : 29 janv. 2018, 08:33
Voiture : Golf 7 Sportsvan 1.4 TSI

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Tortellini49 »

As tu sur ta caméra le connecteur pour mettre la prise d'origine?
Si non il faut probablement couper le connecteur d'origine pour y connecter ces deux fils.
Voir cette vidéo à 3min40.
https://youtu.be/paJLp7HYb_A
Golf 7 Sportsvan 1.4 TSI 150Ch DSG7 + E85 @180Ch

Avatar du membre
Punto 92
Membre Silver
Membre Silver
Messages : 329
Enregistré le : 29 nov. 2018, 12:04
Voiture : Golf 7 Highline 1,4 Tsi 122 DSG

Re: [TUTO] Retrofit - Caméra de recul OEM

Message par Punto 92 »

Bonjour à tous les amis,
J'ai acheté la même caméra que ouzbek et tortellini et j'ai un soucis :
Après avoir tout branché, la caméra se lève bien en marche arrière mais je n'ai absolument rien sur l'écran...pourtant tout est bien codé.

C'est une caméra aliexpress rca mib package
Sur le câble que j'ai branché sur le connecteur bleu j'ai un ptit câble en plus mais je ne sais pas si il a une importance,
Merci par avance, :coucou:
